什么是干簧管（三）

干簧管(磁簧开关)电气参数



额定功率（瓦特）	多达100
开关电压（伏特直流/交流）	0到10,000
击穿电压（伏特直流）	200到15000
开关电流（安培）	0到3.0
通电电流（安培）	0到15.0
接触电阻（毫欧）	<100
绝缘电阻（欧姆）	10E15
工作时间（毫秒）	<1.0
释放时间（微秒）	<50
电容（皮法）	0.2典型

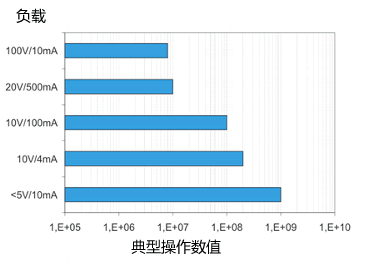

干簧管寿命测试



干簧管(磁簧开关)DCR测试是什么？

• 动态接触电阻（DCR）测试将消除早期故障，提高在客户的设备和/或技术系统的长期可靠性。
• DCR测试是限定一个新的传感器或继电器，以确保涉及的所有工具都不会受到不利影响的脆弱簧开关的不错的方法。



是什么原因导致DCR中断？

• 压力过大的磁簧开关
• 一个小裂缝上的簧片开关的密封
• 一个破碎的磁簧开关
• 电镀或溅射剥离或剥落的接触面积
• 不正确的空气的混合物（水分）内的玻璃
• 颗粒接触簧片



DCR测量最大拉力

• 最大拉力作为过驱动电平的另一种方法。
• 在这里，如果最大拉规范DCR测量是3.75伏。
• 然而，在这种情况下，如果一些拉入的人口是在或接近3.2伏，这将表示只有一个过载小于15％
• 同样，这可能代表了不公平的测试方法，可能会拒绝完全好干簧继电器（在这种情况下，不公平，意味着扔掉非常好的产品）



DCR电压等级

• 测试工程师的喜欢选择一个给定的测试电压对于一个给定的规范做对DCR，因为它更容易。 但是，这样做可能会掩盖潜在的严重干簧管的问题
• 超速40％通常被认为是一个公平的超速，但在这种情况下，测试工程师必须添加额外的软件程序，首先测量拉，然后计算超速。 这是可以做到的代码行数，从而不占用太多的测试时间
• 大于40％的超速可能是一个更好的测试较大的磁簧开关
• 在这种情况下，测试敲定确切的DCR电压之前的部分人口可能是最好的方法

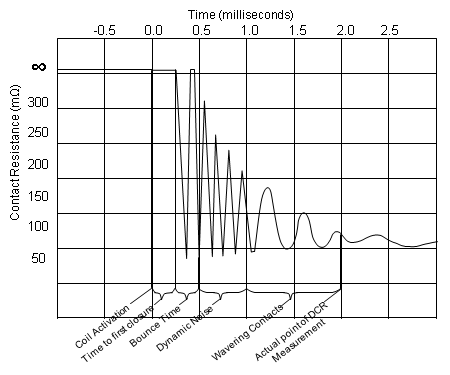

正常的干簧管DCR测试什么样子呢？

• 当磁簧开关被关闭，接触产生一个振动，也被称为磁簧开关振动 。 固有振动发生的触点闭合时产生一致的波图案。 正常的振动模式看起来类似于磁簧开关的大小取决于以下波。 较小的磁簧开关生产更小的正东，闭合时间缩短。
• 开关触点异常振动模式将表现出过度的动态噪音，通常需要更长的时间才能完全关闭。 干簧开关的密封是关键的设计元素，不仅保护了从恶劣环境中接触，但也保持触头到位，确保切换一致。
• DCR（动态接触电阻）测试是检测密封或接触损伤休克诱导应力的缺陷的最佳方法。

更改干簧管DCR连续操作

作为一个磁簧继电器，干簧管（磁簧开关）是怎样的？

• 放置一个线圈周围的磁簧开关，使电流通过的线圈相当于一个永久磁铁产生的磁场。
• 交换机周围放置一个同轴屏蔽，使高频信号被切换到20GHz。
• 因为干簧开关无易损件，触点可切换低电平信号。
• 干簧继电器被广泛用于整个测试测量领域。
• 测试系统，矩阵，RF，调制解调器，报警器，非常适合用于磁簧继电器：
  1、高循环计数
  2、高电压应用
  3、低电流，低电压开关



作为一个干簧传感器，干簧管（磁簧开关）是怎样的？

• 使用磁簧开关， 干簧传感器可以感知各类机芯采用永久磁铁。
• 干簧开关在开启状态下汲取电流为零，这使他们在节能设备应用中成为理想的选择。
• 即使当空气、塑料和金属分离，磁体是可应用的
• 磁铁和磁簧开关一般分为物理外罩或其他障碍物隔开。
• 干簧传感器用于检测运动，计数，检测液面高度，液位测量，开关恶劣的环境下，植入设备等
