干簧管 HYR-2016

  • HYR-2016

干簧管HYR-2016为大功率型干性开关,这种磁簧开关额定功率20~70watt之间,可用于开关市用电源,即110VAC或者220VAC电源。作为磁性开关的一种,干簧管开关HYR-2016供大于220 VAC使用,可用于IC/LSI测试仪医疗诊断设备(心电图、电子显微镜仪器、示波器)等。

特点

  • 大功率开关
我要询价 触点说明

规格参数

项目 参数
触点形式 1A
触点位置 *1 C
触点材料
触点最大额定功率 25W
最大开关电压 1,000VDC
最大开关电流 1A
最大初始触点电阻 100mΩ
启动值 (AT) 15-70
最小释放值 (AT) 6
最小切断电压 *2 2,500VDC
最大触点电容 0.4pF
最小绝缘阻抗 1011Ω
典型谐振频率 2.2kHz
电气寿命(阻抗负载) 2x106 (1,000VDC, 10mA)
特点 大功率型开关,高电压型开关



  1. C: 中心间隙 O: 偏离中心间隙
  2. 切断电压规范以接通灵敏度为25AT或更高值为基础。灵敏度低于25AT之开关资料,请向华壬电子查询。HYR4000、HYR5000、HYR9000系列规定以最低AT接通灵敏度为基础。
  3. 铑层上覆盖一层氧化钌。
  4. 铂层上覆盖一层氧化钌。

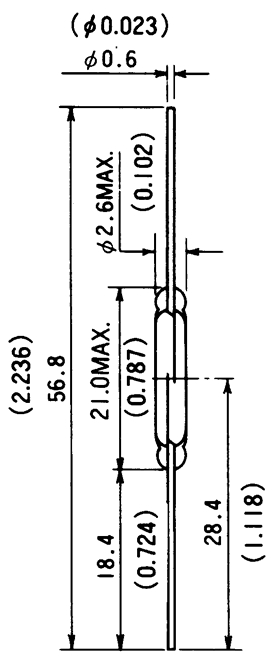

外形尺寸

干簧管(磁性开关/磁簧开关)HYR-2016尺寸规格



测试线圈 TC-0502

尺寸

匝数 5,000
线号 AWG #40
线圈阻抗 420Ω
测试线圈 TC-0502规格尺寸
