干簧管 HYR-9001

  • HYR-9001

干簧管HYR-9001为通用型水银接点开关。作为磁性开关的一种,磁簧开关HYR-9001采用装在玻璃封壳内及高纯度压力氢(H2)中的水银,这种干簧管开关具有无跳动开关、触电阻抗小且稳定、大功率触电定额、高压断路及工作寿命长的特点。干簧管HYR-9001的用途广泛 ,包括开关讯号负载、驱动机电继电器。

特点

  • 水银接点干簧管
  • 通用型
我要询价 触点说明

规格参数

项目 参数
触点形式 1A
触点位置 *1 O
触点材料 水银接点开关
触点最大额定功率 50W
最大开关电压 500VDC
最大开关电流 2A
最大初始触点电阻 50mΩ
启动值 (AT) 40-70
最小释放值 (AT) 15
最小切断电压 *2 1,000VDC
最大触点电容 0.3pF
最小绝缘阻抗 1010Ω
典型谐振频率 0.3kHz
电气寿命(阻抗负载) 109 (10mVDC, 10μA)
5x106(50VDC,1A)
特点 通用型开关



  1. C: 中心间隙 O: 偏离中心间隙
  2. 切断电压规范以接通灵敏度为25AT或更高值为基础。灵敏度低于25AT之开关资料,请向华壬电子查询。HYR4000、HYR5000、HYR9000系列规定以最低AT接通灵敏度为基础。
  3. 铑层上覆盖一层氧化钌。
  4. 铂层上覆盖一层氧化钌。

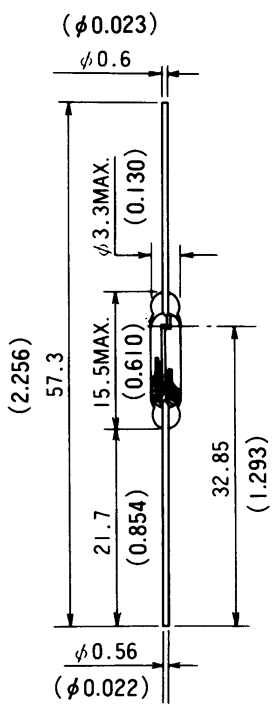

外形尺寸

干簧管(磁性开关/磁簧开关)HYR-9001尺寸规格



测试线圈- TC-0502

尺寸

匝数 5,000
线号 AWG #40
线圈阻抗 420Ω
测试线圈 TC-0502规格尺寸



上一条: HYR-4003
下一条:HYR-9001-1
