干簧管的优点和缺点

       簧片开关由两个或三个具有镀金,长寿命接触的弹性金属簧片的提示,并封装在一个密封的玻璃管。 两个簧型常开(NO)触点关闭操作时,三个簧片型的切换,也就是说,干簧管具有一对常开(NO)和常闭(NC)触点。 当开关被操作时,这两个对改变为相反的状态。 下图中所示的这两种类型。

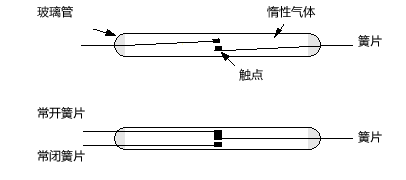

双簧片和三簧片的干簧管(磁簧开关)

双簧片和三簧片的干簧管(磁簧开关



       干簧管玻璃管中的两个由特殊材料制成的簧片是分开的。当有磁性物质靠近玻璃管时,在磁场磁力线的作用下,管内的两个簧片被磁化而互相吸引接触,簧片就会吸合在一起,使结点所接的电路连通。外磁力消失后,两个簧片由于本身的弹性而分开,线路也就断开了。

       首先,远离磁铁相当短的一个距离很快下降。 事实上,上面的距离的两倍,只有四分之一的磁场强度。 这意味着,运作磁铁,必须通过非常接近(1cm或以下允许的小的间隙),以磁簧开关,其他的场强变得不充分。

       其次,簧片开关只是一时的行动,只要磁场减弱,簧片的联系会恢复到原来的状态。 所以,如果你想要的簧片开关的触发电路继续保持打开(或关闭),将需要使用自锁继电器电路。



干簧管的优点

  • 干簧管(磁簧开关)的优点是其体积小、重量轻,这使得它们易于安装和不显眼的。操作开关是非常小的,因而消除了繁琐的凸轮或曲柄,所以不会出现在所有金属降级有关的金属疲劳现象,确保实际上无极限的机械使用寿命。并且,能够安装在极度有限的空间,极适合用于微型化设备。 磁簧开关和合适的磁铁,是又便宜又容易获得。

  • 磁簧开关的开关元器件被气密式密封于一惰性气体气氛中,永远不会与外界环境接触,这样就大大减少了接点在开、闭过程中由于接点火花而引起的接点氧化和碳化。并防止外界有机蒸气和灰尘等杂质对接点的侵蚀。工作寿命长。

  • 簧片细而短,有较高的固有频率,提高了接点的通断速度,其开关速度要比一般的电磁继电器快5~10倍。



干簧管的缺点

      应该指出,簧片开关有几个缺点 ,没有什么是完美的!

  • 首先,触点和簧片是相当小而精致的,所以它们不会处理大的电压或电流导致的簧片引发切换。 大电流过热导致簧片失去弹性;即开关容量小,接点易产生抖动以及接点接触电阻大;抗突波能力低:交流电感性电路之应用上存在的断开逆向瞬间电流,极易对干簧管造成过载损坏。

  • 干簧管提供开关典型的电压和电流额定值。 测量的额定功率,在功率(W),仅仅意味着乘以电流和电压,但切记不要超过额定电流的 - 例如,10V,1A = 10W,但也等于1V 10A 10W,但在这种情况下,电流会太高。如果您要切换大电流,仅仅操作的继电器线圈与磁簧开关的继电器电路才是必要使用的。

  • 故障排查工序多。故障干簧管需要用专用仪器(如AT值测试器、绝缘耐压测试器、内阻测试器等)检测。

  • 不适合误差范围小的产品设计中:AT值范围大,从成本角度考虑不能保证批量产品的AT值都相同,并且配套磁石也不尽相同。

  • 干簧管加工损耗大。干簧管采玻璃封装,在运送和加工过程中容易受损,影响产品及寿命。由于磁簧开关是相当脆弱的,尤其是如果你是厚厚的引出线焊接到,很容易打破玻璃和密封件。如果你需要弯曲的引出线,确保您玻璃之间的密封和弯曲点,图2中所示的顶部用钳子夹住他们安全。

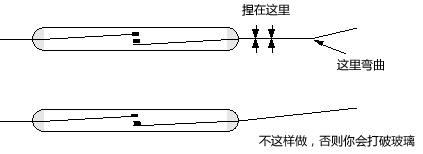

如何弯曲干簧管(磁簧开关)的引线

如何弯曲簧片开关的引线
