干簧管 HYR-9005-1
干簧管HYR-9005-1为高速度型水银接点开关。作为磁性开关的一种，磁簧开关HYR-9005-1采用装在玻璃封壳内及高纯度压力氢（H2）中的水银，这种干簧管开关具有无跳动开关、触电阻抗小且稳定、大功率触电定额、高压断路及工作寿命长的特点。
特点
- 水银接点干簧管
- 高工作速度型
规格参数
| 项目 | 参数 |
|---|---|
| 触点形式 | 1A |
| 触点位置 *1 | O |
| 触点材料 | 水银接点开关 |
| 触点最大额定功率 | 50W |
| 最大开关电压 | 1,000VDC |
| 最大开关电流 | 1.0A |
| 最大初始触点电阻 | 60mΩ |
| 启动值 (AT) | 40-60 |
| 最小释放值 (AT) | 15 |
| 最小切断电压 *2 | 1,500VDC |
| 最大触点电容 | 0.4pF |
| 最小绝缘阻抗 | 1010Ω |
| 典型谐振频率 | 0.3kHz |
| 电气寿命（阻抗负载） |
109 (10mVDC, 10μA) 5x107(200VDC,0.1A) |
| 特点 | 高速度型开关 |
- C: 中心间隙 O: 偏离中心间隙
- 切断电压规范以接通灵敏度为25AT或更高值为基础。灵敏度低于25AT之开关资料，请向华壬电子查询。HYR4000、HYR5000、HYR9000系列规定以最低AT接通灵敏度为基础。
- 铑层上覆盖一层氧化钌。
- 铂层上覆盖一层氧化钌。

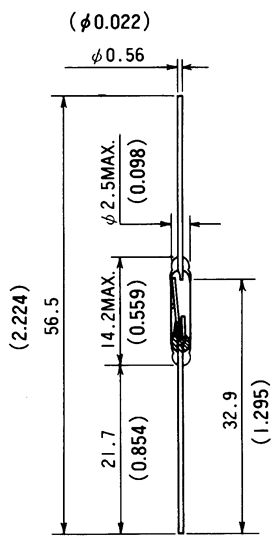

外形尺寸
 |
测试线圈- TC-0502 |
尺寸 |
||||||
|
 |
