干簧管 HYR-5051

  • HYR-5051

干簧管HYR-5051为通用型干性开关。这种磁簧开关开关额定功率10w,用途广泛 ,可以选择特殊的负载类型(白炽灯),包括开关讯号负载、驱动机电继电器。作为磁性开关的一种,干簧管开关HYR-5051可用于机器人、气动设备、复印机、打印机、热水烫洗。

特点

  • 通用型开关
我要询价 触点说明

规格参数

项目 参数
触点形式 1A
触点位置 *1 C
触点材料 *3
触点最大额定功率 15W
最大开关电压 250VDC
最大开关电流 3A
最大初始触点电阻 60mΩ
启动值 (AT) 40-110
最小释放值 (AT) 13
最小切断电压 *2 500VDC
最大触点电容 0.8pF
最小绝缘阻抗 109Ω
典型谐振频率 0.8kHz
电气寿命(阻抗负载) 107 (10VDC, 100mA)
106 (100VDC, 100mA)
特点 通用型开关



  1. C: 中心间隙 O: 偏离中心间隙
  2. 切断电压规范以接通灵敏度为25AT或更高值为基础。灵敏度低于25AT之开关资料,请向华壬电子查询。HYR4000、HYR5000、HYR9000系列规定以最低AT接通灵敏度为基础。
  3. 铑层上覆盖一层氧化钌。
  4. 铂层上覆盖一层氧化钌。

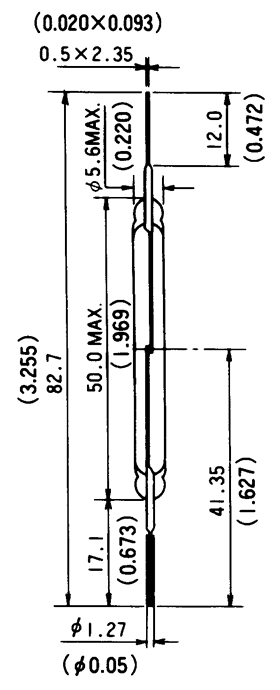

外形尺寸

干簧管(磁性开关/磁簧开关)HYR-5051尺寸规格



测试线圈TC-1001

尺寸

匝数 10,000
线号 AWG #38
线圈阻抗 670Ω
测试线圈TC-1001规格尺寸
