干簧管工作原理和特性（三）

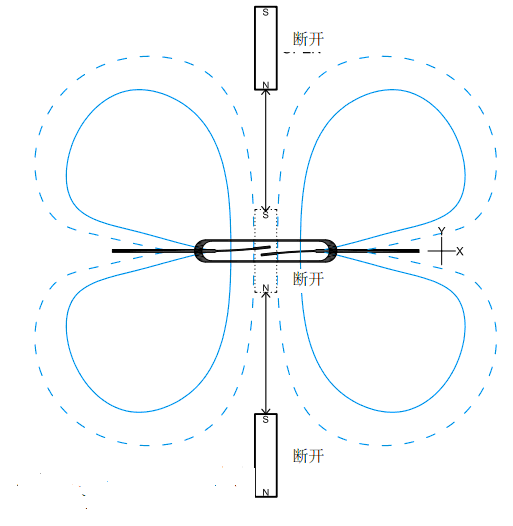

        在图1内，磁铁与干簧管垂直放置。XY轴显示磁铁沿Y轴移动，而它与X轴的关系是对应的。此时开关无闭合发生。）

移动和闭合的结果为开关无闭合

图1，以垂直放置的磁铁沿干簧管的中心线轴做垂直移动，此时开关不会闭合。

        根据上述图标可以看出干簧管的打开与闭合是与磁铁的放置位置相关的，当磁铁不止沿着单一的轴移动，如做旋转运动等，我们就可以据此对开关的开合布局进行分类。同时，于以上的情况中我们是保持干簧管位置固定的。如果反过来维持磁铁位置固定并移动开关，也可以测定出同样的开合距离。磁铁可能是多极，在这些情况下开合点也会有所改变的，这时就需要做测试来确定开合点了。

        将干簧管置于一个永久磁铁磁场内并处于常闭状态时，用另一个磁极相反的磁铁，靠近磁铁/干簧管组合会使开关打开。(见图2)

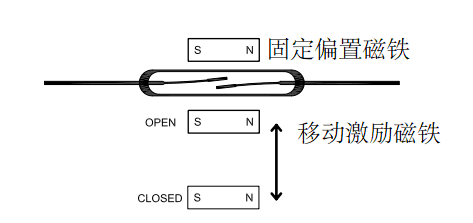

图2，干簧管附近配置一个磁铁，当有第二个带有相反极性的磁铁靠近，
开关会由常闭转为打开的状态。

        同时，运用永久性磁铁能使干簧管在维持或滞后的区域进行操作而由此成为稳态传感器。(见图3)。于这种情况下，需要特别小心永久性磁铁的安装位置同时对另一块磁铁的操作范围进行限制，要达到双稳态到双稳态间的转换，另一块磁铁的极性或方向需要与放置的永久性磁铁相反。

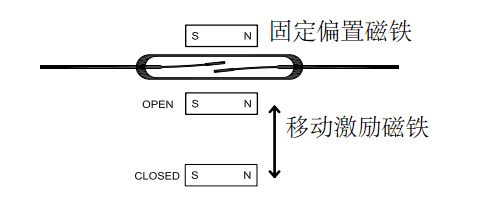

        图3，干簧管可以通过以此种放置磁铁的方式而形成一个稳态传感器，当有第二个相配极性的磁铁靠近时，磁簧开关就会关闭。移开这个磁铁后，开关仍会保持闭合状态。而这时用如有一带有相反极性的磁铁靠近时，开关就会打开，移走该磁铁后开关仍会继续保持打开的状态。
