干簧管 HYR-5007
干簧管HYR-5007为高电压型干性开关，这种磁簧开关额定切断电压为1000至2000V。具有可切断高达10~15KV额定电压的干簧管亦有供应，体积较大。作为磁性开关的一种，干簧管开关HYR-5007耐电压大约是250V~500V，可用于CT扫描仪相关设备、光通信设备等。
特点
- 高切断电压
规格参数
| 项目 | 参数 |
|---|---|
| 触点形式 | 1A |
| 触点位置 *1 | C |
| 触点材料 | 铑 |
| 触点最大额定功率 | 25W |
| 最大开关电压 | 2,000VDC |
| 最大开关电流 | 0.5A |
| 最大初始触点电阻 | 60mΩ |
| 启动值 (AT) | 50-150 |
| 最小释放值 (AT) | 13 |
| 最小切断电压 *2 | 5,000VDC |
| 最大触点电容 | 0.8pF |
| 最小绝缘阻抗 | 1010Ω |
| 典型谐振频率 | 0.8kHz |
| 电气寿命（阻抗负载） |
107 (50mVDC, 10mA) 5x105(2000VDC,10mA) |
| 特点 | 高电压型开关 |
- C: 中心间隙 O: 偏离中心间隙
- 切断电压规范以接通灵敏度为25AT或更高值为基础。灵敏度低于25AT之开关资料，请向华壬电子查询。HYR4000、HYR5000、HYR9000系列规定以最低AT接通灵敏度为基础。
- 铑层上覆盖一层氧化钌。
- 铂层上覆盖一层氧化钌。

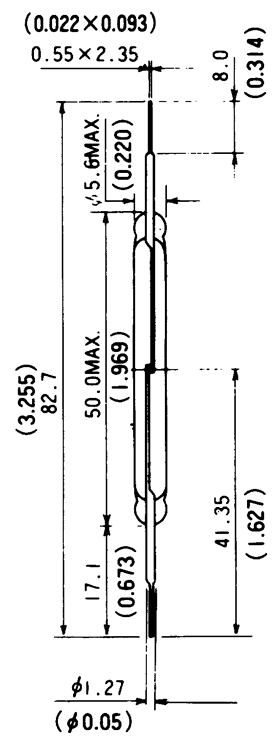

外形尺寸
 |
测试线圈 TC-1002 |
尺寸 |
||||||
|
 |
