干簧管 HYR-1559

  • HYR-1559

干簧管HYR-1559为高电压型干性开关,这种磁簧开关额定切断电压为1000至2000V。具有可切断高达10~15KV额定电压的干簧管亦有供应,体积较大。作为磁性开关的一种,干簧管开关HYR-1559耐电压大约是250〜500V,可用于CT扫描仪相关设备、光通信设备、光设备(如传真、X射线)等。

特点

  • 高切断电压
我要询价 触点说明

规格参数

项目 参数
触点形式 1A
触点位置 *1 C
触点材料 *3
触点最大额定功率 10W
最大开关电压 500VDC
最大开关电流 0.5A
最大初始触点电阻 200mΩ
启动值 (AT) 15-50
最小释放值 (AT) 5
最小切断电压 *2 1,500VDC
最大触点电容 0.4pF
最小绝缘阻抗 1010Ω
典型谐振频率 4.8kHz
电气寿命(阻抗负载) 108 (10mVDC, 10μA)
5x106(250VDC,10mA)
特点 高电压型开关



  1. C: 中心间隙 O: 偏离中心间隙
  2. 切断电压规范以接通灵敏度为25AT或更高值为基础。灵敏度低于25AT之开关资料,请向华壬电子查询。HYR4000、HYR5000、HYR9000系列规定以最低AT接通灵敏度为基础。
  3. 铑层上覆盖一层氧化钌。
  4. 铂层上覆盖一层氧化钌。

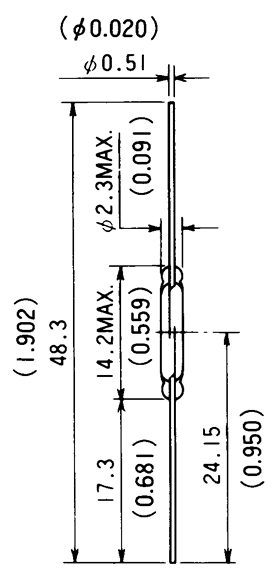

外形尺寸

干簧管(磁性开关/磁簧开关)HYR-1559尺寸规格



测试线圈 TC-0502

尺寸

匝数 5,000
线号 AWG #40
线圈阻抗 420Ω
测试线圈 TC-0502规格尺寸
