干簧管 HYR-1506
干簧管HYR-1506为高浪涌电流型干性开关。作为磁性开关的一种，磁簧开关HYR-1506可用于开关白炽灯或没有外部限流电阻的容性负载。对于灯的照明，干簧管开关HYR-1506可以直接控制施加其电源中的浪涌电流，如白炽灯，无需使用一个保护电阻器。
特点
- 高浪涌电流
规格参数
| 项目 | 参数 |
|---|---|
| 触点形式 | 1A |
| 触点位置 *1 | C |
| 触点材料 | 铑 |
| 触点最大额定功率 | 10W |
| 最大开关电压 | 100VDC |
| 最大开关电流 | 0.5A |
| 最大初始触点电阻 | 150mΩ |
| 启动值 (AT) | 40－80 |
| 最小释放值 (AT) | 20 |
| 最小切断电压 *2 | 250VDC |
| 最大触点电容 | 0.4pF |
| 最小绝缘阻抗 | 1010Ω |
| 典型谐振频率 | 3kHz |
| 电气寿命（阻抗负载） | 104 (12VDC, 3.4W lamp) |
| 特点 | 高浪涌电流型开关 |
- C: 中心间隙 O: 偏离中心间隙
- 切断电压规范以接通灵敏度为25AT或更高值为基础。灵敏度低于25AT之开关资料，请向华壬电子查询。HYR4000、HYR5000、HYR9000系列规定以最低AT接通灵敏度为基础。
- 铑层上覆盖一层氧化钌。
- 铂层上覆盖一层氧化钌。

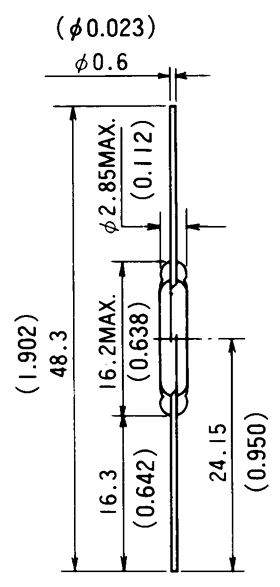

外形尺寸
 |
测试线圈 TC-0502 |
尺寸 |
||||||
|
 |
