干簧管 HYR-2031-1
干簧管HYR-2031-1为大功率、接近差动型干性开关，最大开关电压为220VDC。作为磁性开关的一种，磁簧开关HYR-2031-1具有触点之间闭合或打开的磁滞量小特点。这类型干簧管开关可用玻璃胶囊的长度的14.5毫米、50mm和2lmm。干簧管HYR-2031-1可用于复印机的传感器。
特点
- 接近差动开关
- 大功率型 220VAC
规格参数
| 项目 | 参数 |
|---|---|
| 触点形式 | 1A |
| 触点位置 *1 | C |
| 触点材料 | 铑 |
| 触点最大额定功率 | 70W |
| 最大开关电压 | 220VDC |
| 最大开关电流 | 0.7A |
| 最大初始触点电阻 | 100mΩ |
| 启动值 (AT) | 20-60 |
| 最小释放值 (AT) | 8 |
| 最小切断电压 *2 | 300VDC |
| 最大触点电容 | 0.4pF |
| 最小绝缘阻抗 | 109Ω |
| 典型谐振频率 | 2.5kHz |
| 电气寿命（阻抗负载） |
107 (24mVDC, 10mA) 106 (200VDC, 250mA) |
| 特点 | 接近差动型开关，大功率型开关 |
- C: 中心间隙 O: 偏离中心间隙
- 切断电压规范以接通灵敏度为25AT或更高值为基础。灵敏度低于25AT之开关资料，请向华壬电子查询。HYR4000、HYR5000、HYR9000系列规定以最低AT接通灵敏度为基础。
- 铑层上覆盖一层氧化钌。
- 铂层上覆盖一层氧化钌。

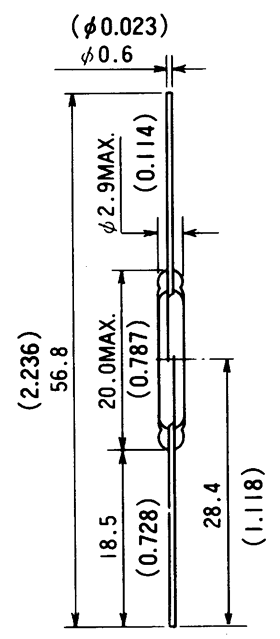

外形尺寸
 |
测试线圈 TC-0502 |
尺寸 |
||||||
|
 |
