干簧管 HYR-2011
干簧管HYR-2011为低热量EMF和RF型干性开关，所具有的额定热能电动热（EMF）低至5μv/°C(其它开关大约为40μv)。作为磁性开关的一种，磁簧开关HYR-2011经常用于测试设备重。由于具有低插入损耗特性，干簧管开关HYR-2011也被用于RF场合。
特点
- 低热量EMF和RF开关
规格参数
| 项目 | 参数 |
|---|---|
| 触点形式 | 1A |
| 触点位置 *1 | C |
| 触点材料 | 铑 |
| 触点最大额定功率 | 10W |
| 最大开关电压 | 200VDC |
| 最大开关电流 | 0.1A |
| 最大初始触点电阻 | 100mΩ |
| 启动值 (AT) | 20-60 |
| 最小释放值 (AT) | 6 |
| 最小切断电压 *2 | 250VDC |
| 最大触点电容 | 0.3pF |
| 最小绝缘阻抗 | 1010Ω |
| 典型谐振频率 | 2.2kHz |
| 电气寿命（阻抗负载） |
5x106 (10VDC, 4mA) 104(200VDC,50mA) |
| 特点 | 低热量EMF和RF型开关 |
- C: 中心间隙 O: 偏离中心间隙
- 切断电压规范以接通灵敏度为25AT或更高值为基础。灵敏度低于25AT之开关资料，请向华壬电子查询。HYR4000、HYR5000、HYR9000系列规定以最低AT接通灵敏度为基础。
- 铑层上覆盖一层氧化钌。
- 铂层上覆盖一层氧化钌。

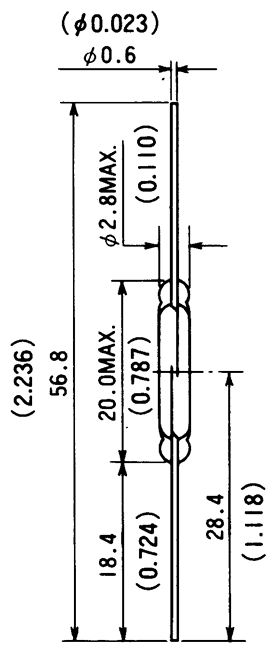

外形尺寸
 |
测试线圈 TC-0502 |
尺寸 |
||||||
|
 |
