接近传感器 MS-4000
MS-4000接近传感器接触形式为常开型。作为磁性开关的一种，固体磁场接近传感器MS-4000启动形式为磁铁启动。
特点
- 固态磁性传感器,使用寿命,高精密度
- 开式集电器输出100mA,可驱动TTL逻辑电炉以至继电器负载
- 供电源电压范围宽(4.5至26VDC)
规格参数
| 项目 | 说明 |
|---|---|
| 接触形式 | 常开 |
| 电源电压 | 4.5~20VDC |
| 负载电压 | 30VDC max. |
| 耗电量 | 10mA max. |
| 负载电流 | 100mA max. |
| 内部压降 | 0.8V max. (at 100mA) |
| 泄漏电流 | 10µ A max. (at 24VDC) |
| 状态显示 | 致动时红色LED灯亮 |
| 工作温度 | -20 ~ +70°C |

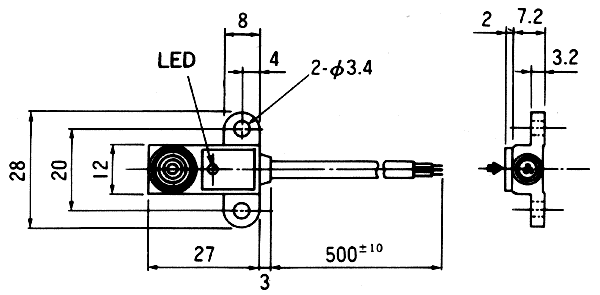

外形尺寸
 |
|
外壳材料: 聚丙烯酸树脂 接线: 直径4mm 3芯电缆 * 尺寸为 mm (1 mm = 0.0394寸) |

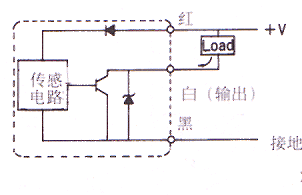

原理电路
 |

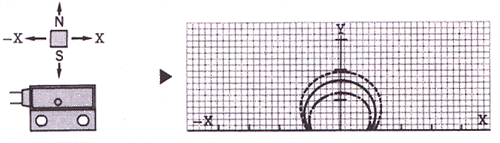

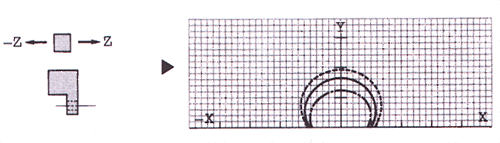

工作特性
 |
|
磁铁 TG-0230 栅格尺寸 : 1mm |
 |
|
磁铁 TG-0230 栅格尺寸 : 1mm |
