门磁 DC-1611
门磁DC-1611属于嵌入式常开型门磁开关，在只有6.35mm的直径的开关和磁铁是易于安装和易于掩藏开关密封以消除污染，并具有镀铑黄金触点及无腐蚀的寿命长的高品位磁铁。磁性开关DC-1611操作开关的触点额定最多至28V/0.2A/5W,不同的版本最大工作距离可以为16mm/19mm/25.4mm。
特点
- 体积小,直径只有6.35mm
- 与白色窗框结合最佳
- NC开关，可用于在封闭的电路系统
- 一次完全隐藏安装
- 可用于门、窗、推拉门
- 抗压
规格参数
| 项目 | 说明 |
|---|---|
| 型号 | DC-1611 |
| 功率(W) | 10 |
| 电压(DCA) | 28 |
| 电流(DCA) | 0.5 |
| 耐压(DVC) | 250 |
| 开关形式 | x |
| 阻抗(W) | 0.3 |
| 动作距离(mm) | 16 / 19 / 25 |
| 连线形式 | 引线 |
| 引线长度(mm) | 457 |
| 开关直径(mm) | 6.35 |
| 磁体尺寸(mm) | 20.6 |
| 固定方式 | 嵌入式 |
| 抗振性 | 频率10~55HZ，振幅1.52mm，时间为120分钟 |
| 耐冲击性（最小） | 30G |
| 机械寿命 | 108 |
| 安全标准（UL） | 94-HB |
- 标识"x"-----常开型，磁铁靠近，触点闭合 "Y"-----触点形式为单级双投型(转移型)
- 使用环境温度：-10° -- +60°C; 环境湿度：RH80%以下
- 注意事项：不小心掉落地上的开关，必须重新检测动作距离，并检查开关部位的干簧玻璃管是否破裂

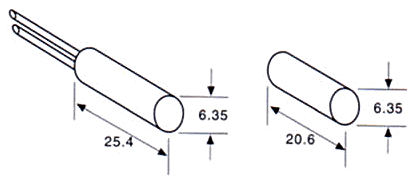

外形尺寸
 |
