干簧管 HYR-1003

  • HYR-1003

干簧管HYR-1003为超微型干性开关,这种磁簧开关占用的空间很小,6〜12毫米长的玻璃。作为磁性开关的一种,干簧管开关HYR-1003用途包括微型磁簧继电器、键盘等。

特点

  • 超微型开关
我要询价 触点说明

规格参数

项目 参数
触点形式 1A
触点位置 *1 C
触点材料
触点最大额定功率 3W
最大开关电压 28VDC
最大开关电流 0.11A
最大初始触点电阻 200mΩ
启动值 (AT) 10-35
最小释放值 (AT) 4
最小切断电压 *2 200VDC
最大触点电容 0.2pF
最小绝缘阻抗 1010Ω
典型谐振频率 5kHz
电气寿命(阻抗负载) 7x106 (5VDC, 10mA)
105 (24VDC, 100mA)
特点 超微型开关



  1. C: 中心间隙 O: 偏离中心间隙
  2. 切断电压规范以接通灵敏度为25AT或更高值为基础。灵敏度低于25AT之开关资料,请向华壬电子查询。HYR4000、HYR5000、HYR9000系列规定以最低AT接通灵敏度为基础。
  3. 铑层上覆盖一层氧化钌。
  4. 铂层上覆盖一层氧化钌。

外形尺寸

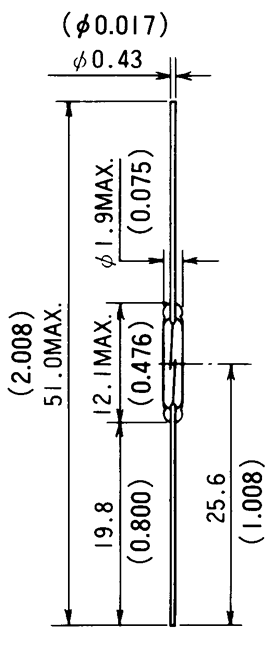

干簧管(磁性开关/磁簧开关)HYR-1003尺寸规格



测试线圈 TC-0501

尺寸

匝数 5,000
线号 AWG #44
线圈阻抗 850Ω

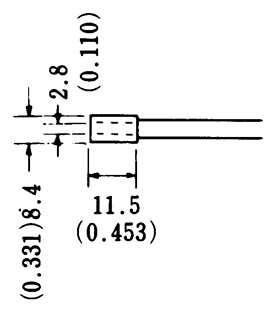

测试线圈 TC-0501规格尺寸
