干簧管 HYR-2034
干簧管HYR-2034为通用型干性开关。这种磁簧开关开关额定功率10w,用途广泛 ，包括开关讯号负载、驱动机电继电器。作为磁性开关的一种，干簧管开关HYR-2034用于复印机、传真机、打印机、游乐设备、医疗设备。
特点
- 通用型开关
规格参数
| 项目 | 参数 |
|---|---|
| 触点形式 | 1A |
| 触点位置 *1 | C |
| 触点材料 | 钌3 |
| 触点最大额定功率 | 10W |
| 最大开关电压 | 200VDC |
| 最大开关电流 | 0.5A |
| 最大初始触点电阻 | 100mΩ |
| 启动值 (AT) | 15-70 |
| 最小释放值 (AT) | 6 |
| 最小切断电压 *2 | 300VDC |
| 最大触点电容 | 0.4pF |
| 最小绝缘阻抗 | 1010Ω |
| 典型谐振频率 | 2.2kHz |
| 电气寿命（阻抗负载） |
3x107 (10mVDC, 4µA) 25x106 (20VDC, 0.5A) |
| 特点 | 通用型开关 |
- C: 中心间隙 O: 偏离中心间隙
- 切断电压规范以接通灵敏度为25AT或更高值为基础。灵敏度低于25AT之开关资料，请向华壬电子查询。HYR4000、HYR5000、HYR9000系列规定以最低AT接通灵敏度为基础。
- 铑层上覆盖一层氧化钌。
- 铂层上覆盖一层氧化钌。

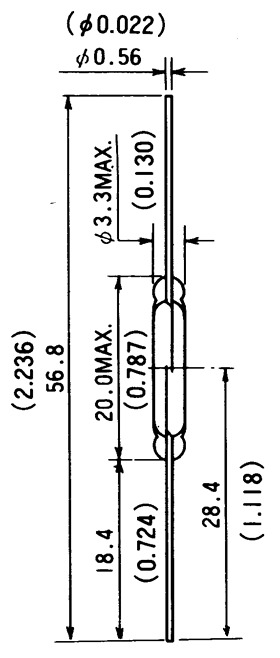

外形尺寸
 |
测试线圈- TC-0502 |
尺寸 |
||||||
|
 |
