光电传感器 OM-3114
光电传感器OM-3114属于反射型，由光敏IC输出，感应距离为3.0~7.0mm，光学传感器OM-3114可用于医疗设备、复印机、传真机等。
特点
- 螺丝安装
- 反射型
- 光敏IC逻辑输出，高传感精度
- 内部限流电阻
规格参数
| 感应距离 | 3.0~7.0mm |
|---|---|
| 输出类型 | IC（光敏IC） |
| 尺寸 (L x W x H) | 43 x 10 x 11mm |

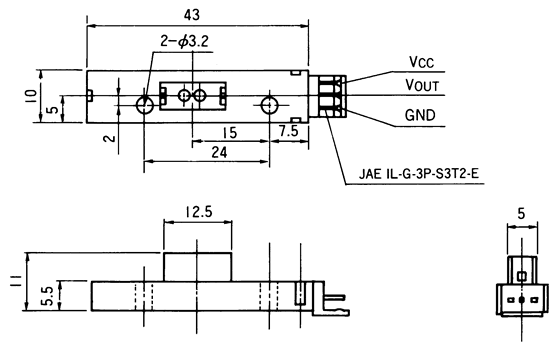

外形尺寸
 |
原理电路 |
感应距离 |
 |
 |
最大额定值
| 项目 | 符号 | 值 |
|---|---|---|
| 电源电压 | VCC | 7V |
| 输出电压 | VOUT | 30V |
| 输出电流 | IOUT | 16mA |
| 输出功率消耗 | POUT | 75mW |
| 工作温度 | Topr | -10° ~ +70°C |
| 贮存温度 | Tstg | -40° ~ +80°C |
电气特性
| 项目 | 符号 | 值 | 条件 | |
|---|---|---|---|---|
| 开通 | 消耗电流 | ICC | 20mA Max | VCC=5V RL=¥ |
| 接通电压 | VOL | 0.4 Max | VCC=5V RL=10kW | |
| 阻断 | 消耗电流 | ICC | 20mA Max | |
| 断路电压 | VOH | (VCC X 0.9)V Min | ||
| 上涨时间 | Tr | 2.0mS Max | RL=10kW | |
* 反射效率90％白纸
