光电传感器 OM-5124
光电传感器OM-5124属于防尘反射型，由Tr（光敏晶体管）输出，感应距离为1.0~4.0mm。光学传感器OM-5124可用于自动售货机、复印机、传真机等。
特点
- 咬合安装
- 窄封装
- 防尘型
- 反射型
- 可选择安装板厚度 (0.8, 1.0, 1.2, 1.6mm)
- 有内置现流电路及负载电阻供应
规格参数
| 感应距离 | 1.0~4.0mm |
|---|---|
| 输出类型 | Tr（光敏晶体管） |
| 尺寸 (L x W x H) | 22.4 x 11.2 x 5.9mm |

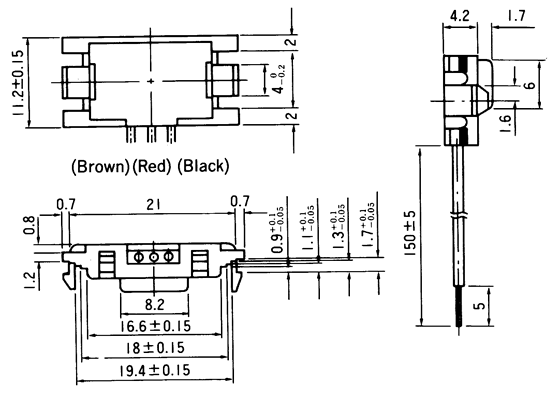

外形尺寸
 |

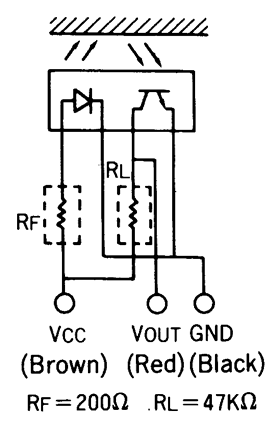

原理电路 |
 |
典型性能曲线
| PC-Ta | Spectral Distribution | Spectral Sensitivity |
 |
 |
 |
| Sensing Distance Characteristics | VO-Ta | Supply Voltage Characteristics |
 |
 |
 |
最大额定值
| 项目 | 符号 | 值 |
|---|---|---|
| 电源电压 | VCC | 6V |
| 输出电压 | VOUT | 35V |
| 输出电流 | IOUT | 20mA |
| 输出功率消耗 | POUT | 75mW |
| 工作温度 | Topr | -10° ~ +60°C |
| 贮存温度 | Tstg | -20° ~ +70°C |
电气特性
| 项目 | 符号 | 值 | |
|---|---|---|---|
| 开通 | 消耗电流 | ICC | 25mA Max |
| 接通电压 | VOL | 3.5V Min | |
| 阻断 | 消耗电流 | ICC | 2.5mA Max |
| 断路电压 | VOH | 1.5V Max | |
