光电传感器OJ-4005属于断继器型,,由IC-OC(开式集电极,光敏IC)输出,可用螺丝安装。光学传感器OJ-4005可用于传真机、打印机、印刷机、医疗设备等。
感应槽宽度 | 8mm |
---|---|
缝隙宽度 | 无缝隙 |
输出类型 | IC-OC(开式集电极,光敏IC) |

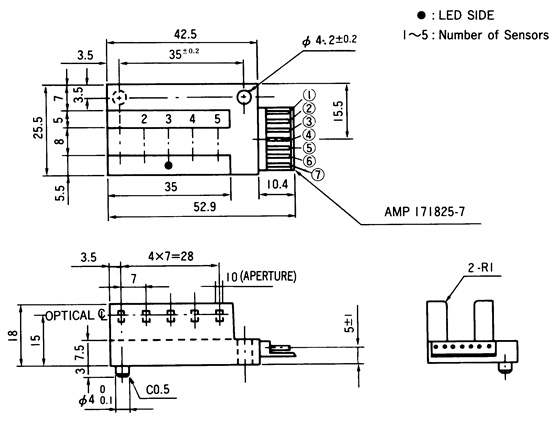

尺寸(L x W x H) | 52.9 x 25.5 x 18mm |
![]() |
单位尺寸为1mm |
原理电路 |
测试电路 |
|
![]() |
![]() |
|
C:光敏IC S:施密特触发电路 |

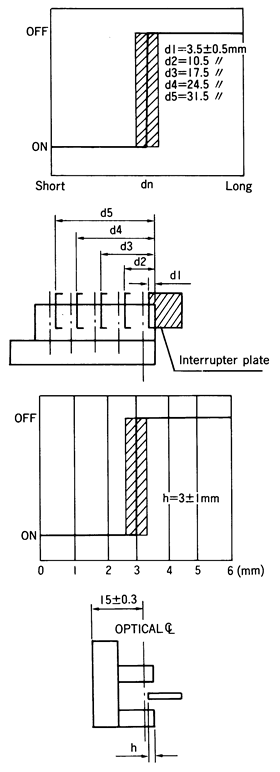

感应距离 |
|
![]() |
|
单位尺寸为mm (1mm = 0.0394 inches) |
项目 | 符号 | 值 |
---|---|---|
电源电压 | VCC | 10V |
输出电压 | VOUT | 28V |
输出电流 | IOUT | 50mA |
工作温度 | Topr | -20° ~ +75°C |
贮存温度 | Tstg | -30° ~ +85°C |
光线通道 | 项目 | 符号 | 条件 | 最小 |
---|---|---|---|---|
开通 | 消耗电流 | ICC | 80mA Max | |
接通电流 | VOL | 0.35V Max | IOUT=16mA | |
阻断 | 消耗电流 | ICC | 80mA Max | |
断路电压 | VOH | (VCC X 0.9)V Min | R=47KW |
