光电传感器 OM-371-A8

  • OM-371-A8

光电传感器OM-371-A8属于防尘反射型,安装方式为咬合安装。光学传感器OM-371-A8可用于OA设备、自动售货机、复印机等。

特点

  • 咬合安装
  • 防尘型
  • 反射型
我要询价 致动器选择

外形尺寸

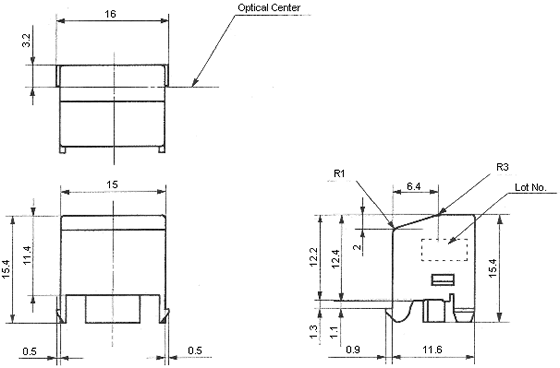

光电传感器(光学传感器)OM-371-A8尺寸规格
光电传感器(光学传感器)OM-371-A8尺寸规格索命
正常偏差±0.3mm



安装孔尺寸(参考)

光电传感器(光学传感器)OM-371-A8 Connector 175489-3(AMP) 光电传感器(光学传感器)OM-371-A8 板子厚度: t=1mm 光电传感器(光学传感器)OM-371-A8 板子厚度:t=1.2mm 正常偏差:±0.1mm
  钢板厚度:t = 1毫米 板厚度:T =1.2毫米“

公差:±0.1mm



配件工程清单

编号 描述 数量 材料 备注
1 容器 1 聚碳酸酯 可燃性:UL94V-2 或更多
2 内部容器 1 聚碳酸酯 可燃性:UL94V-2 或更多
3 PCB 1 CEM-3 阻燃性:UL94V-0
4 连接器 1 175489-3 AMP(自然)
6 光二极管 1 - GaAs 磷砷化镓 红外线发射二极管
7 探测器 1 - 光敏晶体管



安装注意事项

  1. 应特别注意,以避免部件变形。
  2. 无腐蚀性气体,如硫化氢或盐的水,空气,环境空气必须是自由的。
  3. 安装传感器,避免阳光直射和白炽灯。
  4. 本方具有发射和接收元件应小心处理。
  5. 不要清洗传感器。 液体可能会进入的情况下,造成损坏。 如果你一定要清洁的表面面积,使用如甲醇或异丙醇清洗液的软布衰减。
  6. 应解决的降解LED的辐射功率,在很长一段时间,如果传感器被反复使用。
  7. 此产品是专为以下应用程序中使用:
    • OA设备,视频设备,消费类电子产品,通信设备,测量设备和控制设备。
    • 当设计一个系统的安全性和可靠性,确保将故障安全和其他适当的措施。

最大额定值

项目 符号
输出 正向电流 IF 50mA
正向电流降低定额值 1 DIF/°C -0.33mA/°C
反向电压 VR 5V
增强正向电流 IFP 600mA 2
输出 C-E电压 VCEO 30V
E-C电压 VECO 5V
集电极电流 IC 50mA
集电极功率消耗 PC 75mW
集电极功率消耗降低定额值 DPC/°C -1mW/°C
工作温度 TOPR -25~+85 °C
贮存温度 TSTG -40~+85 °C

1: Ta>25 °C
2: __<=100ms, __=100Hz

电气特性

项目 符号 条件 最小 典型 最大 单位
输入 正向电压 VF IF=10mA 1.00 1.15 1.30 V
反向电压 IR VR=3V - - 10 mA
峰值波长 lP IF=20mA   940   nm
输出 饱和极电流 ICEO VCE=16V
IF=0mA
- 0.005 0.1 mA
时钟波长 lP -   870   nm
耦合 光电流 IL 3 VCE=5V
IF=20mA
L=6mm 4
80 - 1400 mA
泄漏电流 ILEAK VCE=5V
IF=20mA
- 500 0.4 nA
开关速度 上涨时间 tr VCC=5V
IC=2mA
RL=100W
- 15 50 ms
回落时间 tf - 15 50 ms

光电传感器(光学传感器)OM-371-A8电气特性 (Ta=25°C  VCC=5V±10%)
* 反射效率90%白纸

机械特性

耐振动 要承受10〜55〜10HZ,振幅1.5mm,X,Y和Z方向,各2小时和1分钟的扫描时间。
耐冲击 294米/ S 2(30G)或更多。



连接图

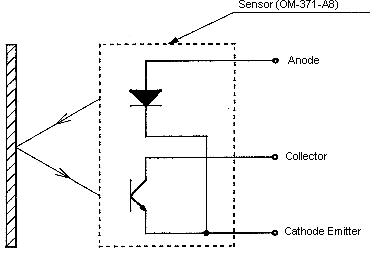

光电传感器(光学传感器)OM-371-A8连接图

终端编号 型号
1 集电极
2 阴级发射器
3 正极
