光电开关 OS-5002-2

  • OS-5002-2

光电开关OS-5002-2属于致动器型,由Tr-R(光敏晶体管,内置限流电阻)输出,致动方式为平衡锤,可用于OA设备、自动售货机、复印机等。

特点

  • Tr-R(光敏晶体管,内置限流电阻)输出
  • 可按RF及RL电阻值可选择供电电压(5V/12V/24VDC)
  • 可选择安装板厚度(1.6、2.0mm)
  • 顶侧致动器
  • 微动安装
  • 低制动力(0.4g)
我要询价 致动器选择

规格参数

致动类型 平衡锤
操作力量 最大0.4g
输出类型 Tr-R(光敏晶体管,内置限流电阻)
尺寸 (L x W x H) 19.5x 11.5x 21mm



建议的RF及RL值

VCC 5V 12V 24V
RF 200~470W 1/4W 680~1.2KW 1/4W 1.2K~2.4KW 1/2W
RL 20K~47KW 20K~47KW 20K~47KW



致动器操作

FP 9 ± 0.3mm
PT 1.4 ± 0.5mm
TTP 0.4g Max

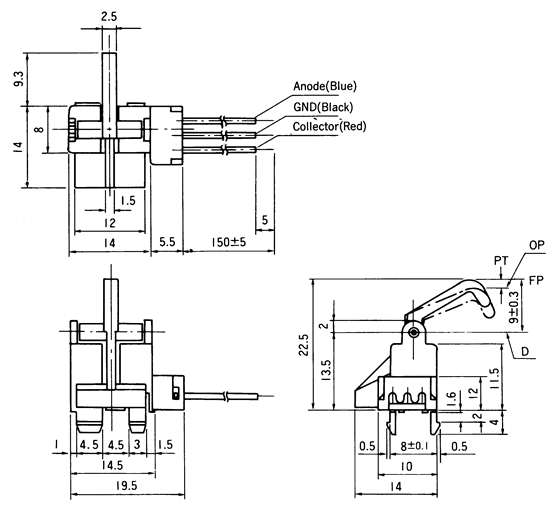

外形尺寸

光电开关OS-5002-2尺寸规格
接线角在顶侧
安装板厚度为1.0mm
单位尺寸为1mm



原理电路

典型电路

光电开关OS-5002-2原理电路 光电开关OS-5002-2典型电路



PCB 固定口

光电开关OS-5002-2 PCB固定口1.6mm光电开关OS-5002-2 PCB固定口2mm
t=1 +/- 0.05 mm
单位尺寸为mm (1mm = 0.0394 inches)



最大额定值

项目 符号
输入 正向电流 IF 50mA
反向电流 VR 5V
输出 C-E 电压 VCEO 30V
E-C 电压 VECO 5V
集电极电流 IC 50mA
集电极功率消耗 PC 75mW



电气特性

项目 符号 条件 最小 典型 最大 单位
输入 正向电压 VF IF=10mA 1.0 1.15 1.3 V
反向电流 IR VR=5V - - 10 µA
输出 无光电流 ID VCE=24V IF=0 - 5 100 nA
集电极电流*1 IC IF=20mA VCE=5V 2.0 5.0 - mA
集电极泄漏电流*2 ICP IF=20mA VCE=5V - - 50 µA
饱和电压 VCE
(Sat)
IF=20mA
IC=1mA
- 0.15 0.4 V

*1 致动器工作
×2 致动器释放

机械特性

项目 范围
操作力量 0.4g Max
对震动的抵抗力 10~55Hz, 1.5mm
对冲击的抵抗力 30G
机械寿命 106
工作温度 -20° ~ +75°C
贮存温度 -25° ~ +90°C
安装板厚度 1.6 ± 0.05mm, 2 ± 0.05mm
