光电传感器 ON-171-A8
光电传感器ON-171-A8属于防尘反射型，安装方式为咬合安装。光学传感器ON-171-A8可用于视频设备、消费类电子产品、通信设备、测量设备和控制设备、OA设备等，如打印机、自动售货机残留量检测。
特点
- 咬合安装
- 防尘型
- 反射型

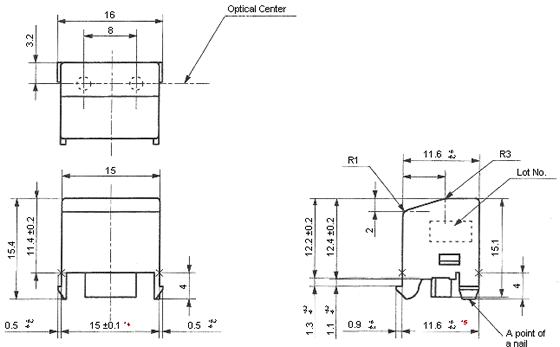

外形尺寸
  |
| 正常偏差±0.3mm |
安装孔尺寸（参考）
 |
 |
 |
| 钢板厚度：t = 1毫米 | 板厚度：T =1.2毫米“ |
公差：±0.1mm
配件工程清单
| 编号 | 描述 | 数量 | 材料 | 备注 |
|---|---|---|---|---|
| 1 | 容器 | 1 | 聚碳酸酯 | 可燃性：UL94V-2或更多 |
| 2 | 内部容器 | 1 | 聚碳酸酯 | 可燃性：UL94V-2或更多 |
| 3 | PCB | 1 | CEM-3 | 阻燃性：UL94V-0 |
| 4 | 连接器 | 1 | 175489-3 | AMP（自然） |
| 6 | 光源发射二极管 | 1 | - | GaAs 磷砷化镓 红外线发射二极管 |
| 7 | 探测器 | 1 | - | 光敏晶体管 |
安装注意事项
- 应特别注意，以避免部件变形。
- 无腐蚀性气体，如硫化氢或盐的水，空气，环境空气必须是自由的。
- 安装传感器，避免阳光直射和白炽灯。
- 本方具有发射和接收元件应小心处理。
- 不要清洗传感器。 液体可能会进入的情况下，造成损坏。 如果你一定要清洁的表面面积，使用如甲醇或异丙醇清洗液的软布衰减。
- 应解决的降解LED的辐射功率，在很长一段时间，如果传感器被反复使用。
-
此产品是专为以下应用程序中使用：
- OA设备、视频设备、消费类电子产品、通信设备、测量设备和控制设备。
- 当设计一个系统的安全性和可靠性，确保将故障安全和其他适当的措施。
最大额定值
| 项目 | 符号 | 值 | |
|---|---|---|---|
| 输出 | 正向电流 | IF | 50mA |
| 正向电流降低定额值 1 | DIF/°C | -0.33mA/°C | |
| 反向电压 | VR | 5V | |
| 增强正向电流 | IFP | 600mA 2 | |
| 输出 | C-E电压 | VCEO | 30V |
| E-C电压 | VECO | 5V | |
| 集电极电流 | IC | 50mA | |
| 集电极功率消耗 | PC | 75mW | |
| 集电极功率消耗降低定额值 | DPC/°C | -1mW/°C | |
| 工作温度 | TOPR | -25~+85 °C | |
| 贮存温度 | TSTG | -40~+85 °C | |
1: Ta>25 °C
2: __<=100ms, __=100Hz
电气特性
| 项目 | 符号 | 条件 | 最小 | 典型 | 最大 | 单位 | ||
|---|---|---|---|---|---|---|---|---|
| 输入 | 正向电压 | VF | IF=10mA | 1.00 | 1.15 | 1.30 | V | |
| 反向电压 | IR | VR=3V | - | - | 10 | mA | ||
| 峰值波长 | lP | IF=20mA | 940 | nm | ||||
| 输出 | 饱和极电流 | ICEO |
VCE=16V IF=0mA |
- | 0.005 | 0.1 | mA | |
| 时钟波长 | lP | - | 870 | nm | ||||
| 耦合 | 光电流 | IL 3 |
VCE=5V IF=20mA L=6mm 4 |
1.5 | 5 | 18 | mA | |
| 泄漏电流 | ILEAK |
VCE=5V IF=20mA |
- | - | 50 | mA | ||
| S/N 比率 | IC/ILEAK |
VCE=5V IF=20mA L=6mm 3 |
10 | - | - | - | ||
| C-E 饱和电压 | VCE (sat) |
E=0.1mW/cm2 IL=10mA |
- | 0.15 | 0.4 | V | ||
| 开关速度 | 上涨时间 | tr |
VCC=5V IC=2mA RL=100W |
- | 6 | - | ms | |
| 回落时间 | tf | - | 6 | - | ms | |||
* 反射效率90％白纸
机械特性
| 耐振动 | 要承受10〜55〜10HZ，振幅1.5mm，X，Y和Z方向，各2小时和1分钟的扫描时间。 |
|---|---|
| 耐冲击 | 294米/ S 2（30G）或更多。 |

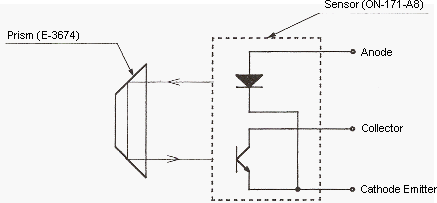

连接图
| 终端编号 | 型号 |
|---|---|
| 1 | 集电极 |
| 2 | 阴级发射器 |
| 3 | 正极 |
