光电传感器 OJ-690201-701
光电传感器OJ-690201-701属于断继器型,，由Tr(光敏晶体管)输出，采用咬合安装。光学传感器OJ-690201-701可用于自动售货机、娱乐设备、医疗设备等。
特点
- 低耗能设计
- 准确固定装置的咬合安装
- 光敏IC和反向逻辑模式可用
- 紧凑，低耗费
- 光敏传感器和光敏IC可用
- 断继器型
规格参数
| 感应槽宽度 | 5mm |
|---|---|
| 缝隙宽度 | 0.5mm |
| 输出类型 | Tr(光敏晶体管) |
| 尺寸(L x W x H) | 18.5 x 8.6 x 12.8mm |

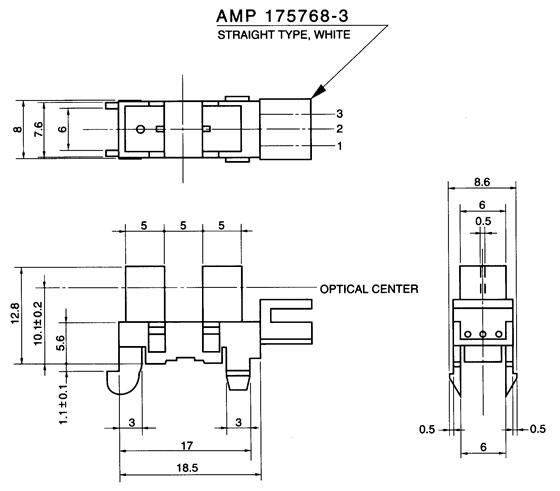

外形尺寸
 |
|
标准偏差 +/- 0.3 单位为mm (1mm = 0.0394 inches) |

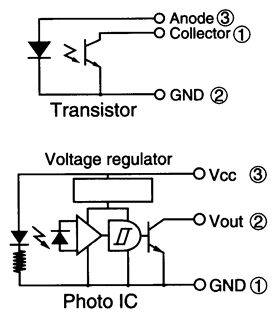

示意图 |
测试电路 |
 |
 |

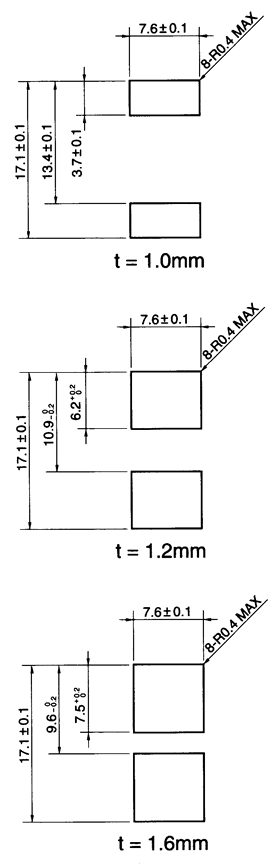

PCB插孔 |
 |
最大额定值
| 项目 | 符号 | 值 | |
|---|---|---|---|
| 输入 | 正向电流 | VCE | 35V |
| 反向电流 | IF | 50mA | |
| 输出 | C-E 电压 | POUT | 75mW |
| E-C 电压 | VCC | 7V DC | |
| 集电极电流 | I OL | 50mA | |
| 集电极功率消耗 | POUT | 250mW | |
| 工作温度 | Topr | -20° ~ +75°C | |
| 贮存温度 | Tstg | -25° ~ +85°C | |
电气特性
| 项目 | 符号 | 条件 | 最小 | 典型 | 最大 | 单位 | |
|---|---|---|---|---|---|---|---|
| 输入 | 正向电压 | VF | IF=20mA | - | 1.2 | 1.3 | V |
| 反向电流 | IR | V R=3V | - | - | 10 | µA | |
| 输出 | 无光电流 | ID | VCE=5V I F=0 | - | - | 0.4 | nA |
| 集电极电流 * | IC | IF=20mA VCE=5V | 1.0 | 3.0 | - | mA | |
| 饱和电压 | VCE(Sat) | IF=20mA IC=0.5mA | - | 0.1 | 0.4 | V | |
| 开关速度 | 上涨时间 | tr | VCC=2V IC=2mA RL=100W | - | 3.0 | - | µS |
| 回落时间 | tf | - | 3.5 | - | µS | ||
