光电传感器 OJ-5101
光电传感器OJ-5101属于断继器型,，由光敏IC输出，咬合安装。光学传感器OJ-5101可用于传真机、打印机、印刷机等。
特点
- 光敏IC输出,内部整合施密特触发电路
- 与TTL、LSTTL、COMS直接相容
- 感应槽宽度5mm(0.2英寸)
- 咬合安装
- 高灵敏度
- 断继器型
规格参数
| 感应槽宽度 | 5mm |
|---|---|
| 缝隙宽度 | 0.8mm |
| 输出类型 | 光敏IC |
| 尺寸(L x W x H) | 18.5 x 12.6 x 18mm |

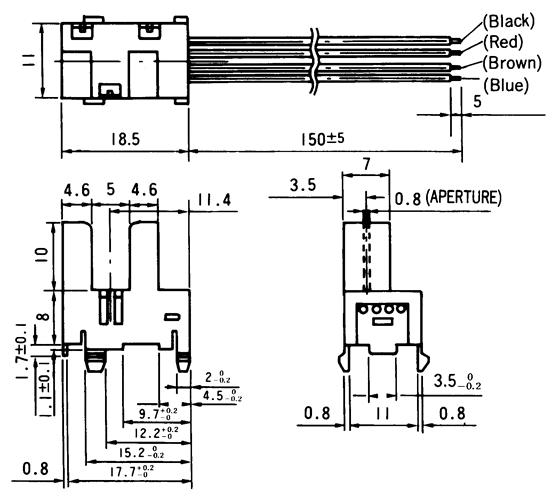

外形尺寸
 |
PCB板插孔 |
感应距离 |
 |
 |
感应距离的重复性 |
原理电路 |
 |
 |
| 单位尺寸为mm (1mm = 0.0394 inches) | |
最大额定值
| 项目 | 符号 | 值 |
|---|---|---|
| 电源电压 | VCC | 16V |
| 输出电压 | VOUT | 28mA |
| 输出电流 | IOUT | 50mW |
| 工作温度 | Topr | -20° ~ +75°C |
| 贮存温度 | Tstg | -30° ~ +85°C |
电气特性
| 光线通道 | 项目 | 符号 | 条件 | 最小 |
|---|---|---|---|---|
| 开通 | 消耗电流 | ICC | 30mA Max | |
| 接通电流 | VOUT(Sat) | 0.35V Max | IOUT=16mA | |
| 阻断 | 消耗电流 | ICC | 30mA Max | |
| 断路电压 | VOUT | (VCC X 0.9)V Min | RL=2.2KW |
