光电传感器 OJ-1201
光电传感器OJ-1201属于断继器型,，由光敏IC输出，可用PCB板安装。光学传感器OJ-1201可用于医疗设备、自动售货机、复印机、娱乐设备等。
特点
- 光敏IC输出, 内置施密特触发电路
- 感应槽宽度5mm(0.20英寸)
- 与TTL、LSTTL、COMS直接相容
- 反向输出模式可用
- 供给电压范围(4.5V to 16VDC)
- PCB 板安装
- 微型化
- 高灵敏度
- 断继器型
规格参数
| 感应槽宽度 | 5mm |
|---|---|
| 缝隙宽度 | 1mm |
| 输出类型 | 光敏IC |
| 尺寸(L x W x H) | 15 x 6 x 10mm |

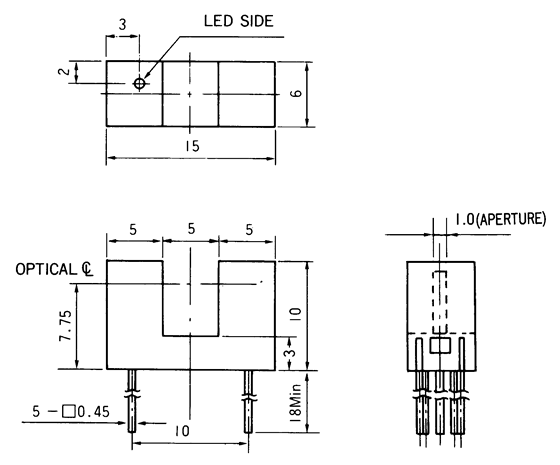

外形尺寸
 |
针脚图（仰视） |
原理电路 |
 |
 |
典型性能曲线
| IF-Ta | IF-VF | Relative IFLH, IFLH-Ta |
 |
 |
 |
| VOL-IOL | VOL-Ta | tpHL, tpLH-IF |
|
|
|
|
最大额定值
| 项目 | 符号 | 值 | |
|---|---|---|---|
| 输入 | 正向电流 | IF | 50mA |
| 反向电流 | VR | 5V | |
| 输出 | 电源电压 | VCC | 16V |
| 输出电流 | IO | 50mA | |
| 集电极功率消耗 | PC | 250mW | |
| 工作温度 | Topr | -25° ~ +85°C | |
| 贮存温度 | Tstg | -30° ~ +90°C | |
电气特性
| 项目 | 符号 | 条件 | 最小 | 典型 | 最大 | 单位 | |
|---|---|---|---|---|---|---|---|
| 输入 | 正向电压 | VF | IF=10mA | 1.0 | 1.15 | 1.3 | V |
| 反向电流 | IR | VR=5V | - | - | 10 | µA | |
| 输出 | 工作电源电压范围 | VCC | 4.5 | - | 16 | V | |
| 低水平输出电压 | VOL | IOL=16mA VCC=5V IF=0 | - | 0.15 | 0.4 | V | |
| 高水平输出电压 | VOH | IF=15mA VCC=5V | 4.0 | - | - | V | |
| 低水品电源电流 | ICCL | IF=0 VCC=5V | - | 6 | 15 | mA | |
| 高水品电源电流 | ICCH | IF=15mA VCC=5V | - | 4 | 10 | mA | |
| L-H阀值输入电流 | IFLH | VCC=5V | - | 3.5 | 11 | mA | |
| 滞后 | IFHL/IFLH | VCC=5V | - | 0.9 | - | ||
| 开关速度 | L-H传播时间 | tPLH | VCC=5V IF=0<-->15mA RL=280 W | - | 3 | - | µS |
| H-L传播时间 | tPHL | - | 5 | - | |||
| 上涨时间 | tr | - | 0.1 | - | |||
| 回落时间 | tf | - | 0.05 | - | |||
