光电传感器 OJ-1402

  • OJ-1402

光电传感器OJ-1402属于断继器型,,由Tr(光敏晶体管)输出,可用PCB板安装。光学传感器OJ-1402可用于自动售货机、娱乐设备、复印机等。

特点

  • 螺丝安装
  • Tr(光敏晶体管)输出
  • 感应槽宽度3mm(0.12英寸)
  • 微型、通用
  • 高灵敏度、高分辨率
  • 断继器型
我要询价 致动器选择

规格参数

感应槽宽度 5mm
缝隙宽度 0.5mm
输出类型 Tr(光敏晶体管)
尺寸(L x W x H) 25 x 6 x 10mm

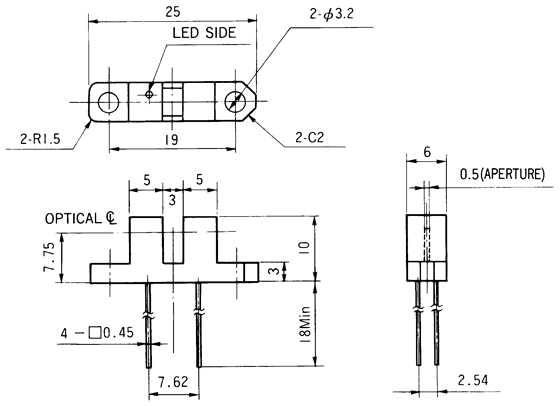

外形尺寸

光电传感器(光学传感器)OJ-1402尺寸规格



针脚图(仰视)

典型电路

光电传感器(光学传感器)OJ-1402针脚图(仰视) 光电传感器(光学传感器)OJ-1402原理电路



典型性能曲线

IF-Ta IC-IF IF-VF
光电传感器(光学传感器)OJ-1402典型性能曲线IF-Ta 光电传感器(光学传感器)OJ-1402典型性能曲线IC-IF 光电传感器(光学传感器)OJ-1402典型性能曲线IF-VF
ID(ICEO)-Ta Relative IC-Ta IC-VCE
光电传感器(光学传感器)OJ-1402典型性能曲线ID(ICEO)-Ta 光电传感器(光学传感器)OJ-1402典型性能曲线Relative IC-Ta 光电传感器(光学传感器)OJ-1402典型性能曲线IC-VCE



最大额定值

项目 符号
输入 正向电流 IF 50mA
反向电流 VR 5V
输出 C-E 电压 VCEO 30V
E-C 电压 VECO 5V
集电极电流 IC 50mA
集电极功率消耗 PC 75mW
工作温度 Topr -25° ~ +85°C
贮存温度 Tstg -30° ~ +90°C



电气特性

项目 符号 条件 最小 典型 最大 单位
输入 正向电压 VF IF=50mA 1.0 1.15 1.3 V
反向电流 IR VR=5V - - 10 µA
输出 无光电流 ID(ICEO) VCE=24V IF=0 - 5 100 nA
集电极电流 * IC IF=20mA VCE=5V 0.5 2.0 - mA
饱和电压 VCE(Sat) IF=20mA
IC=0.25mA
- 0.1 0.4 V
开关速度 上涨时间 tr VCC=5V IC=2mA
RL=100 W
- 6 - µS
回落时间 tf - 6 - µS
