光电开关 OS-1009
光电开关OS-1009属于致动器型，由Tr(光敏晶体管)输出，致动方式为弹簧加载，主要用于打印机、游乐设备、医疗设备、金融终端等设备。
特点
- 致动器型
- 专供PCB板安装
- 超微型
- Tr(光敏晶体管)输出，与TTL、LSTTL、COMS直接相容
- 可按RF及RL电阻值可选择供电电压（5V/12V/24VDC）
规格参数
| 致动类型 | 弹簧加载 |
|---|---|
| 操作力量 | 最大1g |
| 输出类型 | Tr(光敏晶体管) |
| 尺寸 (L x W x H) | 11 X 14 X 19.5mm |
建议的RF及RL值
| VCC | 5V | 12V | 24V |
|---|---|---|---|
| RF | 200~470W 1/4W | 680~1.2KW 1/4W | 1.2K~2.4KW 1/2W |
| RL | 20K~47KW | 20K~47KW | 20K~47KW |
致动器操作
| FP | 0° |
|---|---|
| PT | 10° ± 5° |
| TTP | 1g Max |

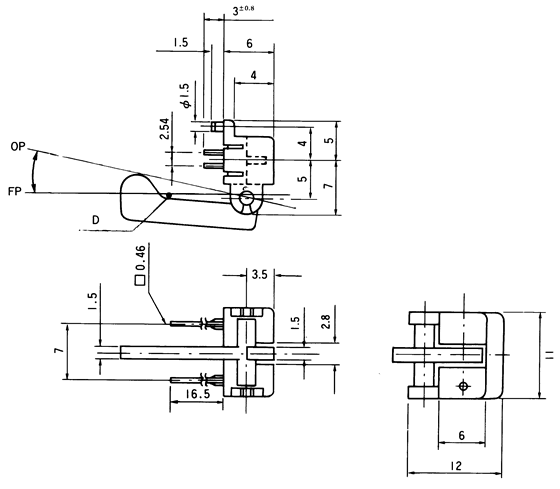

外形尺寸
 |
|
接线角在顶侧 安装板厚度为1.0mm 单位尺寸为1mm |
原理电路 |
典型电路 |
 |
 |
PCB 固定口 |
 |
|
t=1 +/- 0.05 mm 单位尺寸为mm (1mm = 0.0394 inches) |
最大额定值
| 项目 | 符号 | 值 | |
|---|---|---|---|
| 输入 | 正向电流 | IF | 50mA |
| 反向电流 | VR | 5V | |
| 输出 | C-E 电压 | VCEO | 30V |
| E-C 电压 | VECO | 5V | |
| 集电极电流 | IC | 40mA | |
| 集电极功率消耗 | PC | 100mW | |
电气特性
| 项目 | 符号 | 条件 | 最小 | 典型 | 最大 | 单位 | |
|---|---|---|---|---|---|---|---|
| 输入 | 正向电压 | VF | IF=10mA | - | 1.1 | 1.4 | V |
| 反向电流 | IR | VR=5V | - | - | 20 | µA | |
| 输出 | 无光电流 | ID | VCE=24V IF=0 | - | - | 100 | nA |
| 集电极电流*1 | IC | IF=20mA VCE=5V | 1.0 | 2.0 | - | mA | |
| 集电极泄漏电流*2 | ICP | IF=20mA VCE=5V | - | - | 50 | µA | |
| 饱和电压 | VCE (Sat) | IF=20mA IC=1mA | - | - | 0.3 | V | |
|
*1 致动器工作 *2 致动器释放 |
|||||||
机械特性
| 项目 | 范围 |
|---|---|
| 操作力量 | 1g Max |
| 对震动的抵抗力 | 10~55Hz, 1.5mm |
| 对冲击的抵抗力 | 30G |
| 机械寿命 | 106 |
| 工作温度 | -20° ~ +75°C |
| 贮存温度 | -25° ~ +90°C |
