光电开关 OS-1101
光电开关OS-1101属于致动器型，由光敏IC输出，PCB板安装，致动方式为平衡锤，主要用于工厂自动化、OA设备、自动售货机、复印机等设备。
特点
- 致动器型，低致动力（0.4g）
- 光敏IC输出，与TTL、LSTTL、CMOS直接相容
- 专用PCB板
- 超微型
规格参数
| 致动类型 | 平衡锤 |
|---|---|
| 操作力量 | 最大1g |
| 输出类型 | 光敏IC |
| 尺寸 (L x W x H) | 12 x 8 x 23mm |
致动器操作
| FP | 10° |
|---|---|
| PT | 24° ± 3° |
| OF | 0.4g Max |

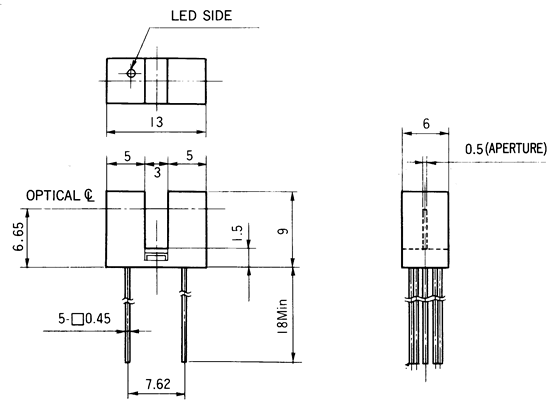

外形尺寸
 |
| 单位尺寸为1mm |
典型电路 |
针脚图（仰视） |
 |
 |
最大额定值
| 项目 | 符号 | 值 | |
|---|---|---|---|
| 输入 | 正向电流 | IF | 50mA |
| 反向电流 | VR | 5V | |
| 输出 | 电源电压 | VCC | 16V |
| 输出电流 | IO | 50mA | |
| 容许功率消耗 | PO | 250mW | |
电气特性
| 项目 | 符号 | 条件 | 最小 | 典型 | 最大 | 单位 | |
|---|---|---|---|---|---|---|---|
| 输入 | 正向电压 | VF | IF=8mA | - | 1.15 | 1.4 | V |
| 反向电流 | IR | VR=5V | - | - | 10 | µA | |
| 输出 | 工作电源电压范围 | VCC | 4.5 | - | 16 | V | |
| 低水平输出电压 | VOL | IOL=16mA VCC=5V IF=0 | - | 0.15 | 0.4 | V | |
| 高水平输出电压 | VOH |
IF=8mA VCC=5V |
4.0 | - | - | V | |
| 低水品电源电流 | ICCL | IF=0 VCC=5V | - | 6 | 15 | mA | |
| 高水品电源电流 | ICCH | IF=8mA VCC=5V | - | 4 | 10 | mA | |
| L-H阀值输入电流 | IFLH | VCC=5V | - | 2 | 5 | mA | |
| VCC=5V | - | - | 8 | mA | |||
| 滞后 | IFHL/IFLH | VCC=5V | - | 0.9 | - | ||
| 开关速度 | L-H传播时间 | tPLH | VCC=5V IF=0<-->8mA RL=280W | - | 3 | - | µS |
| H-L传播时间 | tPHL | - | 5 | - | |||
| 上涨时间 | tr | - | 0.1 | - | |||
| 回落时间 | tf | - | 0.05 | - | |||
