光电传感器 OJ-1206
光电传感器OJ-1206属于断继器型,，由Dtr(光敏达灵顿晶体管)输出，可用PCB板安装。光学传感器OJ-1206可用于自动售货机、复印机、娱乐设备等。
特点
- DTr(光敏达灵顿晶体管)输出
- 感应槽宽度5mm(0.20英寸)
- 深槽
- PCB 板安装
- 微型化
- 高灵敏度
- 断继器型
规格参数
| 感应槽宽度 | 5mm |
|---|---|
| 缝隙宽度 | 0.5mm |
| 输出类型 | DTr(光敏达灵顿晶体管) |
| 尺寸(L x W x H) | 15 x 6 x 10mm |

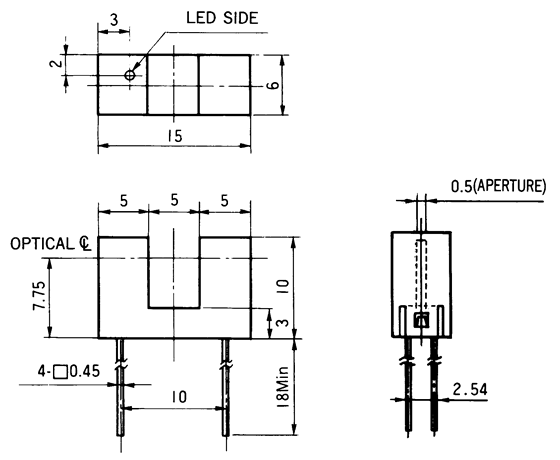

外形尺寸
 |
针脚图（仰视） |
原理电路 |
 |
 |
典型性能曲线
| IF-Ta | IC-IF | IF-VF |
 |
 |
 |
| ID(ICEO)-Ta | Relative IC-Ta | IC-VCE |
 |
 |
 |
最大额定值
| 项目 | 符号 | 值 | |
|---|---|---|---|
| 输入 | 正向电流 | IF | 50mA |
| 反向电流 | VR | 5V | |
| 输出 | C-E 电压 | VCEO | 30V |
| E-C 电压 | VECO | 5V | |
| 集电极电流 | IC | 50mA | |
| 集电极功率消耗 | PC | 75mW | |
| 工作温度 | Topr | -25° ~ +85°C | |
| 贮存温度 | Tstg | -30° ~ +90°C | |
电气特性
| 项目 | 符号 | 条件 | 最小 | 典型 | 最大 | 单位 | |
|---|---|---|---|---|---|---|---|
| 输入 | 正向电压 | VF | IF=10mA | 1.0 | 1.15 | 1.3 | V |
| 反向电流 | IR | VR=5V | - | - | 10 | µA | |
| 输出 | 无光电流 | ID(ICEO) | VCE=16V IF=0 | - | 30 | 250 | nA |
| 集电极电流 * | IC | IF=10mA VCE=2V | - | 10 | - | mA | |
| 饱和电压 | VCE(Sat) |
IF=10mA IC=1mA |
- | 0.85 | 1.2 | V | |
| 开关速度 | 上涨时间 | tr |
VCC=5V IC=10mA RL=100 W |
- | 200 | - | µS |
| 回落时间 | tf | - | 150 | - | µS | ||
