门磁 PS-1525/PS-1526
门磁PS-1525、PS-1526属于磁铁开关传输型门磁开关，采用表面贴装，与开关（转移），检测门的位置（打开或关闭）。磁性开关PS-1525最大工作距离为15.875mm，表面贴装（包括法兰安装硬件）；PS-1526门磁开关最大工作距离为19.05mm，表面贴装隐蔽安装螺丝和引线。
特点
- 双面胶安装
- 磁铁开关传输型
- 外观颜色：白色、黑色、灰色
- PS-1525：表面贴装隐蔽单刀双掷开关，C型
- PS-1526：引线表面贴装，C型
规格参数
| 项目 | 说明 | |
|---|---|---|
| 型号 | PS-1525 | PS-1526 |
| 功率(W) | 3 | 3 |
| 电压(DCA) | 100 | 100 |
| 电流(DCA) | 0.25 | 0.25 |
| 阻抗(W) | 0.2 | 0.3 |
| 开关形式 | Y | Y |
| 耐压(DVC) | 200 | 200 |
| 动作距离(mm) | 16 | 19 |
| 连线形式 | 引线 | |
| 固定方式 | 双面胶 | |
| 抗振性 | 频率10~55HZ，振幅1.52mm，时间为120分钟 | |
| 耐冲击性（最小） | 30G | |
| 机械寿命 | 107 | |
| 安全标准（UL） | 94-HB | |
- 标识"x"-----常开型，磁铁靠近，触点闭合 "Y"-----触点形式为单级双投型(转移型)
- 使用环境温度：-10° -- +60°C; 环境湿度：RH80%以下
- 注意事项：不小心掉落地上的开关，必须重新检测动作距离，并检查开关部位的干簧玻璃管是否破裂

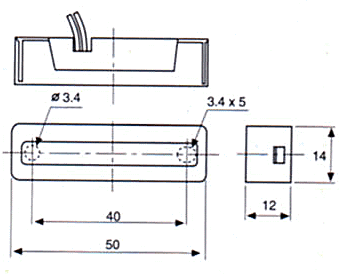

外形尺寸
 |
