干簧管HYR-9005-9为高速度、高绝缘阻抗型水银接点开关。作为磁性开关的一种,磁簧开关HYR-9005-9采用装在玻璃封壳内及高纯度压力氢(H2)中的水银,这种开关具有无跳动开关、触电阻抗小且稳定、大功率触电定额、高压断路及工作寿命长的特点。干簧管开关HYR-9005-9具有的额定L.R.(绝缘阻抗)超过10E+13Ω 。
项目 | 参数 |
---|---|
触点形式 | 1A |
触点位置 *1 | O |
触点材料 | 水银接点开关 |
触点最大额定功率 | 50W |
最大开关电压 | 1,000VDC |
最大开关电流 | 1.0A |
最大初始触点电阻 | 60mΩ |
启动值 (AT) | 40-60 |
最小释放值 (AT) | 15 |
最小切断电压 *2 | 1,500VDC |
最大触点电容 | 0.4pF |
最小绝缘阻抗 | 1013Ω |
典型谐振频率 | 0.3kHz |
电气寿命(阻抗负载) |
109 (10mVDC, 10μA) 5x107(200VDC,0.1A) |
特点 | 高速度型开关,高绝缘阻抗型开关 |
测试线圈- TC-0502 |

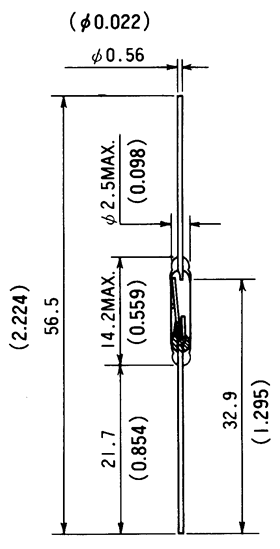

尺寸 |
||||||
|
