干簧管 HYR-4001
干簧管HYR-4001为通用型干性开关。这种磁簧开关开关额定功率10w,用途广泛 ，可以选择特殊的负载类型（白炽灯），包括开关讯号负载、驱动机电继电器。作为干簧管开关的一种，磁簧开关HYR-4001可用于热水烫洗、厕所座椅加热器、水加热器。
特点
- 通用型开关
规格参数
| 项目 | 参数 |
|---|---|
| 触点形式 | 1A |
| 触点位置 *1 | O |
| 触点材料 | 铑 |
| 触点最大额定功率 | 15W |
| 最大开关电压 | 250VDC |
| 最大开关电流 | 1A |
| 最大初始触点电阻 | 60mΩ |
| 启动值 (AT) | 30-120 |
| 最小释放值 (AT) | 13 |
| 最小切断电压 *2 | 400VDC |
| 最大触点电容 | 0.8pF |
| 最小绝缘阻抗 | 108Ω |
| 典型谐振频率 | 0.9kHz |
| 电气寿命（阻抗负载） |
107 (24VDC, 100mA) 7x106 (20VDC, 100mA) |
| 特点 | 通用型开关 |
- C: 中心间隙 O: 偏离中心间隙
- 切断电压规范以接通灵敏度为25AT或更高值为基础。灵敏度低于25AT之开关资料，请向华壬电子查询。HYR4000、HYR5000、HYR9000系列规定以最低AT接通灵敏度为基础。
- 铑层上覆盖一层氧化钌。
- 铂层上覆盖一层氧化钌。

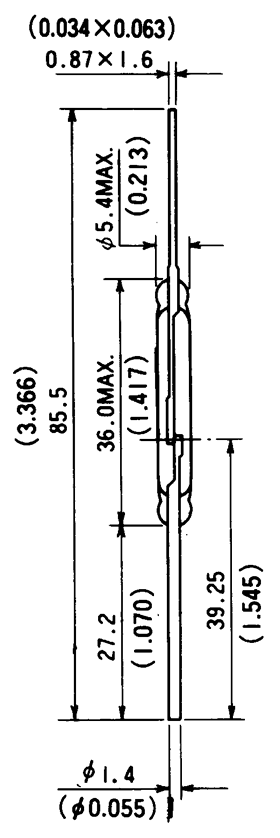

外形尺寸
 |
测试线圈- TC-0502 |
尺寸 |
||||||
|
 |
