干簧管 HYR-1554
干簧管HYR-1554为单级双投型干性开关。作为磁性开关的一种，磁簧开关HYR-1554具有先断开后接通之单级双投（SPDT）触点。这类型干簧管开关具有1500到2500 VDC的击穿电压，超高击穿电压型（15,000 VDC）， 可用玻璃胶囊的长度的14.5毫米，和50mm的2lmm的特点。干簧管HYR-1554可用于电话、传真机的传感模块。
特点
- 单极双投
- “C”型开关
规格参数
| 项目 | 参数 |
|---|---|
| 触点形式 | IC |
| 触点位置 *1 | O |
| 触点材料 | 钌 *3 |
| 触点最大额定功率 | 3W |
| 最大开关电压 | 100VDC |
| 最大开关电流 | 0.25A |
| 最大初始触点电阻 | 200mΩ |
| 启动值 (AT) | 15-50 |
| 最小释放值 (AT) | 8 |
| 最小切断电压 *2 | 200VDC |
| 最大触点电容 | 0.8pF |
| 最小绝缘阻抗 | 109Ω |
| 典型谐振频率 | 2.4kHz |
| 电气寿命（阻抗负载） |
108 (10mVDC, 10µA) 2x106 (12VDC, 250mA) |
| 特点 | 单极双投型开关 |
- C: 中心间隙 O: 偏离中心间隙
- 切断电压规范以接通灵敏度为25AT或更高值为基础。灵敏度低于25AT之开关资料，请向华壬电子查询。HYR4000、HYR5000、HYR9000系列规定以最低AT接通灵敏度为基础。
- 铑层上覆盖一层氧化钌。
- 铂层上覆盖一层氧化钌。

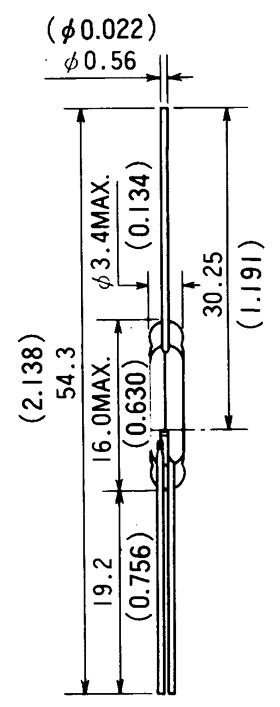

外形尺寸
 |
测试线圈 TC-0502 |
尺寸 |
||||||
|
 |
