干簧管 HYR-2003-2
干簧管HYR-2003-2为大功率型干性开关，这种磁簧开关可用于开关市用电源，提供高电能。作为磁性开关的一种，干簧管开关HYR-2003-2可用于复印机、打印机、热水烫洗、厕所座椅加热器、水加热器等。
特点
- 大功率型
- 高电能
规格参数
| 项目 | 参数 |
|---|---|
| 触点形式 | 1A |
| 触点位置 *1 | C |
| 触点材料 | 铑 |
| 触点最大额定功率 | 50W |
| 最大开关电压 | 220VDC |
| 最大开关电流 | 1.0A |
| 最大初始触点电阻 | 0.10mΩ |
| 启动值 (AT) | 20-60 |
| 最小释放值 (AT) | 6 |
| 最小切断电压 *2 | 300VDC |
| 最大触点电容 | 0.4pF |
| 最小绝缘阻抗 | 109Ω |
| 典型谐振频率 | 2.5kHz |
| 电气寿命（阻抗负载） |
10x106 (24VDC, @100mA) 106 (200VDC, 250mA) |
| 特点 | 大功率型开关 |
- C: 中心间隙 O: 偏离中心间隙
- 切断电压规范以接通灵敏度为25AT或更高值为基础。灵敏度低于25AT之开关资料，请向华壬电子查询。HYR4000、HYR5000、HYR9000系列规定以最低AT接通灵敏度为基础。
- 铑层上覆盖一层氧化钌。
- 铂层上覆盖一层氧化钌。

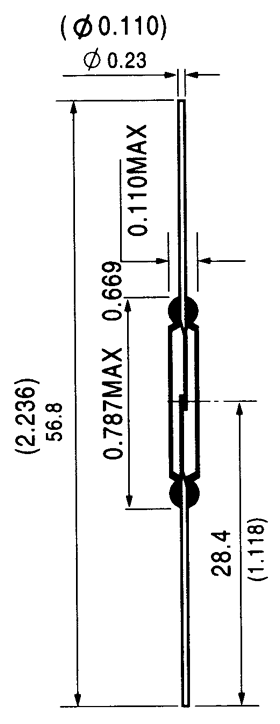

外形尺寸
 |
测试线圈 TC-0502 |
尺寸 |
||||||
|
 |
