测量时,应注意测试线圈和干簧管应该是垂直的。如果是水平的话必须是地球磁场的东西方向。 用于连接的鳄鱼夹不应该是铁磁材料。所有的检测应采取开尔文四段检测电阻方法。在测量之前,该线圈应通过施加一个电压达到饱和,大概为几毫秒200AT。
接着,线圈中的电流增大,以磁簧开关操作点,乘以在线圈的圈数,以使用操作AT。 触点间的接触电阻测量,通过10 mA测试电流和100 mV后,给予10%以上的操作AT,这是已知的过度驱动(Over-driver)AT。 释放AT的测量是通过(Over-driver)AT减小线圈的电流。 动态接触电阻测量开关频率限制。 所有的测量进行了10个周期。

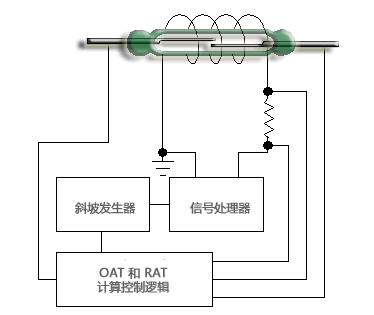

下面给出了一个简单的例子,测量操作和释放AT和接触电阻。

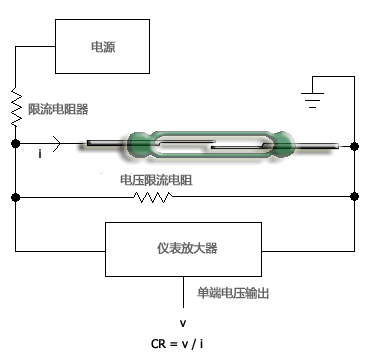

操作AT和释放AT指的是通过测量在参考电阻上的电压,找出通过它的电流的值乘以由数量的测试线圈的匝数和释放。 可以结合适当的补偿,取消了地球的磁场。 测试线圈可能是5000或10000圈来减少位置误差。 CR可以进行测量:由电流通过磁簧开关和磁簧开关两端的电压测量获得测试。施加电流时测得的电压会带给CR毫欧姆的。 测试电流通常很小,并承载零点几秒的额定电流,所以对磁簧开关不会造成损坏。应谨慎使用恒流源,开路电压必须非常小,否则在驱动线路的电容会容易被损坏。
相关术语请参看 干簧管参数。
