干簧管测试线圈
检测干簧管或干簧管传感器的灵敏度（干簧管AT），通过使用一个测试线圈是最准确的方法之一。 在测试线圈的圈数乘以线圈励磁驱动时所必需的电流值，可以直接测量干簧管灵敏度。 应当注意测试线圈需要垂直放置，使地球的磁场不影响测量结果，并且使测量磁簧开关或磁簧传感器的测试线圈始终居中，同时，附近必须有无磁性的鳄鱼夹、连接部件。

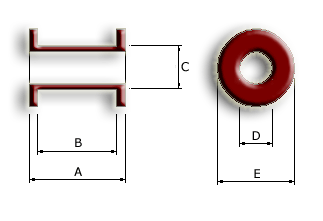

干簧管圆柱测试线圈
| 测试线圈 | 001 | 002 | 003 | 004 | 005 |
|---|---|---|---|---|---|
| A | 53.3 | 21.0 | 12.0 | 27.8 | 19.0 |
| B | 50.8 | 19.0 | 10.0 | 25.4 | 15.0 |
| C | 7.6 | 4.3 | 3.3 | 8.7 | 3.7 |
| D | 5.6 | 3.4 | 2.3 | 2.4 | 2.9 |
| E | 14.1 | 7.7 | 11.0 | 17.2 | 11.0 |
| 线直径 | 0.090 | 0.050 | 0.060 | 0.100 | 0.071 |
| 圈数 | 10000 | 5000 | 5000 | 5000 | 5000 |
| 电阻/欧姆 | 845 | 740 | 600 | 404 | 450 |

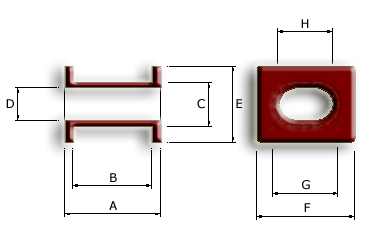

干簧管矩形测试线圈
单位为mm
| 测试线圈 | 001 | 002 | 003 | 004 |
|---|---|---|---|---|
| A | 13.5 | 23.3 | 42.5 | 42.5 |
| B | 7.0 | 19.7 | 36.5 | 36.5 |
| C | 8.0 | 6.8 | 14.8 | 15.8 |
| D | 6.0 | 6.2 | 13.8 | 13.8 |
| E | 14.0 | 14.8 | 25.0 | 25.0 |
| F | 18.0 | 20.6 | 28.6 | 35.6 |
| G | 12.0 | 12.2 | 14.6 | 22.8 |
| H | 10.0 | 11.6 | 13.6 | 20.8 |
| 线直径 | 0.050 | 0.080 | 0.150 | 0.150 |
| 圈数 | 5000 | 10000 | 5000 | 5000 |
| 电阻/欧姆 | 2000 | 1900 | 290 | 440 |
