干簧管 HYR-4003
干簧管HYR-4003为单级双投型干性开关。作为磁性开关的一种，磁簧开关HYR-4003具有先断开后接通之单级双投（SPDT）触点。这类型干簧管开关具有1500到2500 VDC的击穿电压，超高击穿电压型（15,000 VDC）， 可用玻璃胶囊的长度的14.5毫米，和50mm的2lmm，可用于汽车ABS装置。
特点
- 单极双投
- “C”型开关
规格参数
| 项目 | 参数 |
|---|---|
| 触点形式 | IC |
| 触点位置 *1 | O |
| 触点材料 | 铑 |
| 触点最大额定功率 | 10W |
| 最大开关电压 | 250VDC |
| 最大开关电流 | 0.5A |
| 最大初始触点电阻 | 75mΩ |
| 启动值 (AT) | 30-80 |
| 最小释放值 (AT) | 15 |
| 最小切断电压 *2 | 500VDC |
| 最大触点电容 | 3.0pF |
| 最小绝缘阻抗 | 108Ω |
| 典型谐振频率 | 1.1kHz |
| 电气寿命（阻抗负载） | 106 (24mVDC, 100µA) |
| 特点 | 单极双投型开关 |
- C: 中心间隙 O: 偏离中心间隙
- 切断电压规范以接通灵敏度为25AT或更高值为基础。灵敏度低于25AT之开关资料，请向华壬电子查询。HYR4000、HYR5000、HYR9000系列规定以最低AT接通灵敏度为基础。
- 铑层上覆盖一层氧化钌。
- 铂层上覆盖一层氧化钌。

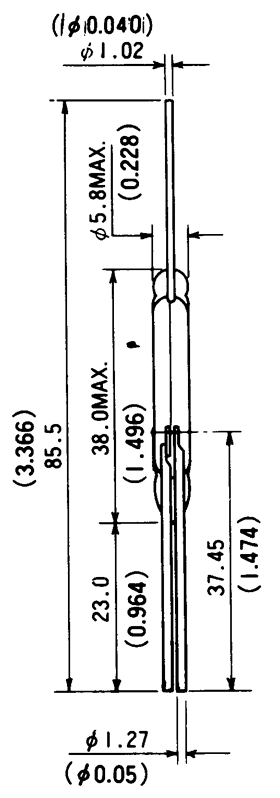

外形尺寸
 |
测试线圈 TC-1002 |
尺寸 |
||||||
|
 |
