光电传感器 OH-118-A5

  • OH-118-A5

光电传感器OH-118-A5属于反射型。光学传感器OH-118-A5可用于OA设备、视频设备、消费类电子产品、通信设备、测量设备和控制设备等。

特点

  • 光线调节类型
  • 反射型
我要询价 致动器选择

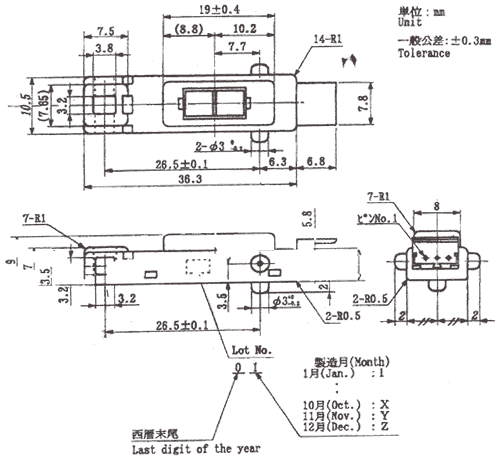

外形尺寸

光电传感器(光学传感器)OH-118-A5尺寸规格
正常偏差±0.3mm



配件工程清单

编号 描述 数量 材料 备注
1 容器 1 PBT (G15%) 可燃性:UL94V-2 或更多
2 容器 1 PBT (G15%) 可燃性:UL94V-2 或更多
3 镜头 1 丙烯(醛基)树脂 UL-94HB
4 PCB 1 175768-3 AMP(自然)
5 连接器 1 FR-4, CEM-3 UL-94V-0



安装注意事项

  1. 应特别注意,以避免部件变形。
  2. 无腐蚀性气体,如硫化氢或盐的水,空气,环境空气必须是自由的。
  3. 安装传感器,避免阳光直射和白炽灯。
  4. 本方具有发射和接收元件应小心处理。
  5. 不要清洗传感器。 液体可能会进入的情况下,造成损坏。 如果你一定要清洁的表面面积,使用如甲醇或异丙醇清洗液的软布衰减。
  6. 应解决的降解LED的辐射功率,在很长一段时间,如果传感器被反复使用。
  7. 此产品是专为以下应用程序中使用:
    • OA设备,视频设备,消费类电子产品,通信设备,测量设备和控制设备。
    • 当设计一个系统的安全性和可靠性,确保将故障安全和其他适当的措施。

电气特性

项目 符号 条件 最小 典型 最大 单位
工作电压 VCC   4.5 - 5.5 V
耗费电流 ICC VCC=5V, VOUT=OPEN
(平均值)
- - 15 mA
输出电压,低 VOL IOUT=16mA - 0.1 0.4 V
输出电压,高 VOH VCC=5V 4.9 - - V
响应时间 tFHL Note 1 - - 1.0 ms
tFLH - - 1.0 ms
检测输出 当检测微弱时
检测距离 VCC=5V 90% 反射纸 (Kodak) 5 ±4 mm
VCC=5V Value N5.5 颜色样本 (不光滑) 5 ±2 mm
环境亮度 3,000 LUX Max.白炽灯 照亮 或 50 - 60 Hz 荧光灯照亮

1: Ta>25 °C
2: __<=100ms, __=100Hz

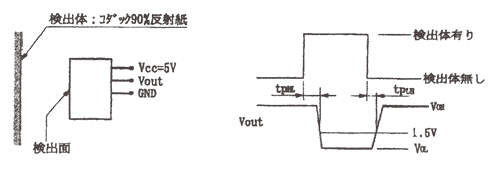

光电传感器(光学传感器)OH-118-A5电气/光学 (Ta=25°C)图示



机械特性

耐振动 要承受10〜55〜10HZ,振幅1.5mm,X,Y和Z方向,各2小时和1分钟的扫描时间。
耐冲击 294米/ S 2(30G)或更多。
拧紧力矩 4公斤力·厘米(0.392 N·m最大(手动或电动驱动程序)

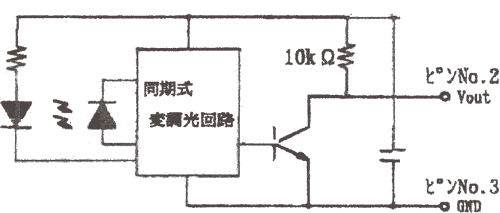

连接图

光电传感器(光学传感器)OH-118-A5连接图
