光电传感器 OM-5013

  • OM-5013

光电传感器OM-5013属于防尘反射型,由Tr(光敏晶体管)输出,感应距离为0~2.0mm。光学传感器OM-5013可用于传真机、打印机、游乐设备、医疗设备等。

特点

  • 咬合安装
  • 零距离感应
  • 防尘型
  • 反射型
我要询价 致动器选择

规格参数

感应距离 0~2.0mm
输出类型 Tr(光敏晶体管)
尺寸 (L x W x H) 11 x 12 x 9mm

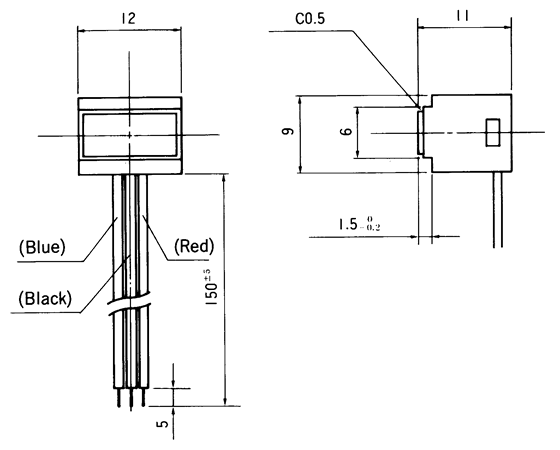

外形尺寸

光电传感器(光学传感器)OM-5013尺寸规格



原理电路

光电传感器(光学传感器)OM-5013原理电路



典型性能曲线

IF-Ta PC-Ta IF-VF
光电传感器(光学传感器)OM-5013典型性能曲线IF-Ta 光电传感器(光学传感器)OM-5013典型性能曲线PC-Ta 光电传感器(光学传感器)OM-5013典型性能曲线IF-VF
ID-Ta Spectral Distribution Spectral Sensitivity
光电传感器(光学传感器)OM-5013典型性能曲线ID-Ta 光电传感器(光学传感器)OM-5013典型性能曲线Sensing Distance Characteristics 光电传感器(光学传感器)OM-5013典型性能曲线Spectral Sensitivity
Sensing Distance Characteristics IC-Ta Switching Characteristics
光电传感器(光学传感器)OM-5013典型性能曲线Sensing Distance Characteristics 光电传感器(光学传感器)OM-5013典型性能曲线IC-Ta 光电传感器(光学传感器)OM-5013典型性能曲线Switching Characteristics



最大额定值

项目 符号
输入 正向电流 IF 60mA
脉冲正向电流 IFP 1.0A
反向电压 VR 5V
输出 C-E 电压 VCEO 20V
E-C 电压 VECO 5V
集电极电流 IC 20mA
集电极功率消耗 PC 75mW
工作温度 Topr -20° ~ +75°C
贮存温度 Tstg -30° ~ +85°C



电气特性

项目 符号 条件 最小 典型 最大 单位
输入 正向电压 VF IF=10mA - 1.15 1.4 V
反向电流 IR VR=5V - - 5 µA
输出 无光电流 ID(ICEO) VCE=10V IF=0 - 10 100 nA
集电极电流 * IC IF=10mA VCE=5V 300 - - mA
饱和电压 VCE(Sat) IF=10mA IC=150µA - 0.15 0.4 V
开关速度 上涨时间 tr VCE=5V IC=1mA
RL=100W
- 4 - µS
回落时间 tf - 3 - µS

* 反射效率90%白纸
