光电开关 OS-5201

  • OS-5201

光电开关OS-5201属于致动器型,由IC(光敏IC)输出,致动方式为弹簧加载,可用于复印机、传真机、打印机等。

特点

  • IC(光敏IC)输出,与TTL、LSTTL、COMS直接相容
  • 可按RF及RL电阻值可选择供电电压(5V/12V/24VDC)
  • 可选择安装板厚度(0.8、1.0、1.2mm)
  • 致动器型,可选择不同形式
  • 5种不同终端形式
  • 3种不同输出形式
  • 咬合安装
我要询价 致动器选择

规格参数

致动类型 弹簧加力
操作力量 1 x0.5g
输出类型 光敏IC
尺寸 (L x W x H) 19.5x 11.5x 21mm



建议的RF及RL值

VCC 5V 12V 24V
RF 200~470W 1/4W 680~1.2KW 1/4W 1.2K~2.4KW 1/2W
RL 20K~47KW 20K~47KW 20K~47KW



致动器操作

FP 20° ± 1°
PT 18° ± 5°
TTP 85° Max
OF 1 ± 0.5g

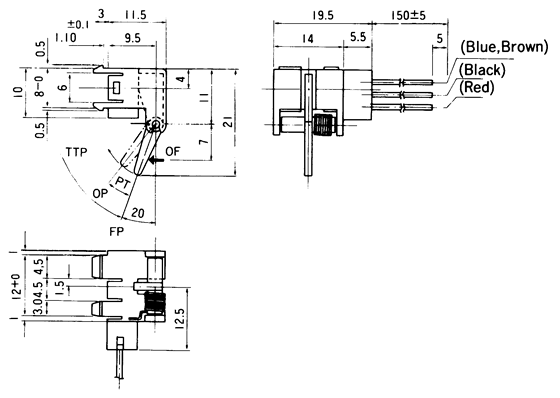

外形尺寸

光电开关OS-5201尺寸规格
接线角在顶侧
安装板厚度为1.0mm
单位尺寸为1mm



原理电路

典型电路

光电开关OS-5201原理电路 光电开关OS-5201典型电路
*可供应反向输出型号 *可供应开式集电极输出型号



PCB固定口

光电开关OS-5201 PCB固定口
t=1 +/- 0.05 mm
单位尺寸为mm (1mm = 0.0394 inches)



最大额定值

项目 符号
电源电压 VCC 7V
输出电压 VOUT VCC+0.5V
输出电流 IOUT 50mA
输出功率消耗 POUT 250mW



电气特性

光线通道 项目 符号 条件 最小
开通、致动器工作 无光电流 ICCH 20mA Max
集电极电流*1 VOH (VCC X 0.9)V Min R=47KW
阻断、
致动器释放
集电极泄漏电流*2 ICCL 20mA Max
饱和电压 VOL 0.4V Max IOL=16mA



机械特性

项目 范围
操作力量 1 ± 0.5g
对震动的抵抗力 10~55Hz, 1.5mm
对冲击的抵抗力 30G
机械寿命 106
工作温度 -20° ~ +75°C
贮存温度 -25° ~ +90°C
安装板厚度 1 ± 0.05mm
