光电传感器 OM-2514
OM-2514光电传感器属于防尘反射型，由Tr（光敏晶体管）输出，感应距离为3mm。光学传感器OM-2514可用于OA设备、自动售货机、复印机、医疗设备、金融终端设备等。
特点
- 反射型
- PCB板安装
- 高灵敏度
- 防尘型
- 微型通用
- 使用可见光消除滤镜
规格参数
| 感应距离 | 3mm |
|---|---|
| 输出类型 | Tr（光敏晶体管） |
| 尺寸 (L x W x H) | 8 x 5.4 x 7.1mm |

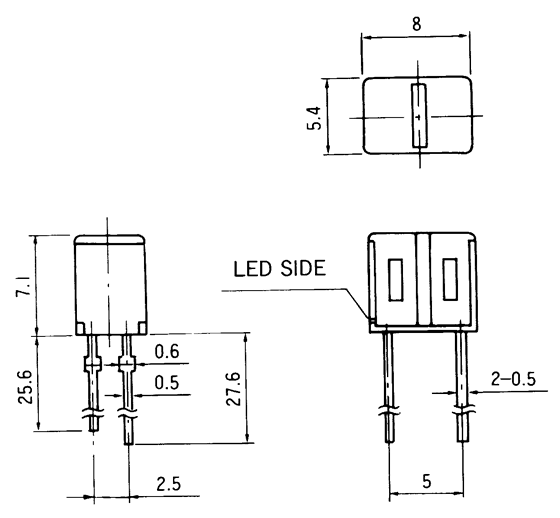

外形尺寸
 |
针脚图（仰视） |
原理电路 |
 |
 |
典型性能曲线
| IF-Ta | PC-Ta | IF-VF |
 |
 |
 |
| ID-Ta | Spectral Distribution | Spectral Sensitivity |
 |
 |
 |
| Sensing Distance Characteristics | IC-Ta | Switching Characteristics |
 |
 |
 |
最大额定值
| 项目 | 符号 | 值 | |
|---|---|---|---|
| 输入 | 正向电流 | IF | 60mA |
| 脉冲正向电流 | IFP | 600mA | |
| 反向电压 | VR | 5V | |
| 输出 | C-E 电压 | VCEO | 30V |
| E-C 电压 | VECO | 5V | |
| 集电极电流 | IC | 40mA | |
| 集电极功率消耗 | PC | 100mW | |
| 工作温度 | Topr | -20° ~ +75°C | |
| 贮存温度 | Tstg | -30° ~ +85°C | |
电气特性
| 项目 | 符号 | 条件 | 最小 | 典型 | 最大 | 单位 | |
|---|---|---|---|---|---|---|---|
| 输入 | 正向电压 | VF | IF=20mA | - | 1.15 | 1.4 | V |
| 反向电流 | IR | VR=5V | - | - | 10 | µA | |
| 输出 | 无光电流 | ID(ICEO) | VCE=30V | - | - | 200 | nA |
| 集电极电流 * | IC | IF=20mA VCE=5V | 1.0 | 2.0 | - | mA | |
| 饱和电压 | VCE(Sat) | IF=20mA IC=0.5mA | - | - | 0.3 | V | |
| 开关速度 | 上涨时间 | tr |
VCE=5V IC=1mA RL=100W |
- | 3 | - | µS |
| 回落时间 | tf | - | 4 | - | µS | ||
* 反射效率90％白纸
