干簧管 HYR-2001

  • HYR-2001

干簧管HYR-2001为通用型干性开关。这种磁簧开关开关额定功率10w,被广泛使用的信​​号电路,如用于一般的驱动和控制继电器。作为磁性开关的一种,干簧管开关HYR-2001可用于打印机、热水烫洗、厕所座椅加热器、水加热器。

特点

  • 通用型开关
我要询价 触点说明

规格参数

项目 参数
触点形式 1A
触点位置 *1 C
触点材料
触点最大额定功率 10W
最大开关电压 200VDC
最大开关电流 0.5A
最大初始触点电阻 150mΩ
启动值 (AT) 15-50
最小释放值 (AT) 6
最小切断电压 *2 300VDC
最大触点电容 0.4pF
最小绝缘阻抗 1010Ω3
典型谐振频率 3kHz
电气寿命(阻抗负载) 107 (50mVDC, 10µA)
106 (100VDC, 100mA)
特点 通用型开关



  1. C: 中心间隙 O: 偏离中心间隙
  2. 切断电压规范以接通灵敏度为25AT或更高值为基础。灵敏度低于25AT之开关资料,请向华壬电子查询。HYR4000、HYR5000、HYR9000系列规定以最低AT接通灵敏度为基础。
  3. 铑层上覆盖一层氧化钌。
  4. 铂层上覆盖一层氧化钌。

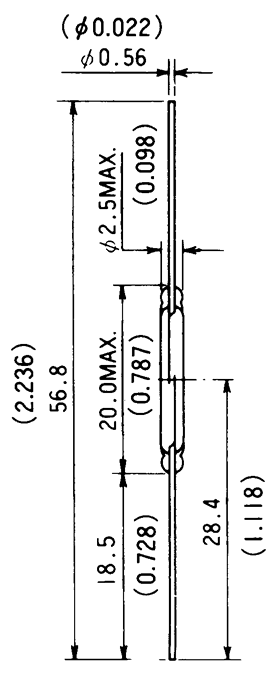

外形尺寸

干簧管(磁性开关/磁簧开关)HYR-2001尺寸规格



测试线圈- TC-0502

尺寸

匝数 5,000
线号 AWG #40
线圈阻抗 420Ω
测试线圈TC-0502规格尺寸
