光电传感器 OJ-2206

  • OJ-2206

光电传感器OJ-2206属于断继器型,,由Dtr(光敏达灵顿晶体管)输出,可用螺丝安装。光学传感器OJ-2206可用于自动售货机、娱乐设备、医疗设备、测量仪器等。

特点

  • 螺丝安装
  • 宽感应槽
  • 光敏达灵顿晶体管输出
  • 宽感应槽10mm(0.39英寸)
  • 低输入电流,高功率输出
  • 断继器型
我要询价 致动器选择

规格参数

感应槽宽度 10mm
缝隙宽度 1.5mm
输出类型 DTr(光敏达灵顿晶体管)
尺寸(L x W x H) 32 x 22 x 18.5mm

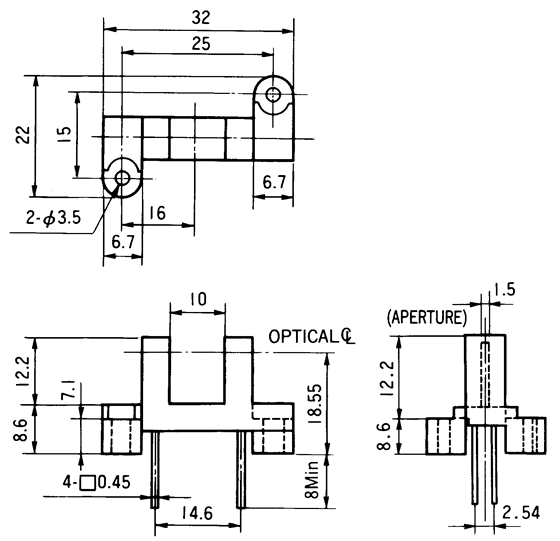

外形尺寸

光电传感器(光学传感器)OJ-2206尺寸规格



针脚图(仰视)

典型电路

光电传感器(光学传感器)OJ-2206针脚图(仰视) 光电传感器(光学传感器)OJ-2206典型电路



典型性能曲线

IF-Ta IC-IF IF-VF
光电传感器(光学传感器)OJ-2206典型性能曲线IF-Ta 光电传感器(光学传感器)OJ-2206典型性能曲线IC-IF 光电传感器(光学传感器)OJ-2206典型性能曲线IF-VF
ID(ICEO)-Ta Relative IC-Ta IC-VCE
光电传感器(光学传感器)OJ-2206典型性能曲线ID(ICEO)-Ta 光电传感器(光学传感器)OJ-2206典型性能曲线Relative IC-Ta 光电传感器(光学传感器)OJ-2206典型性能曲线IC-VCE



最大额定值

项目 符号
输入 正向电流 IF 50mA
反向电流 VR 5V
输出 C-E 电压 VCEO 30V
E-C 电压 VECO 5V
集电极电流 IC 50mA
集电极功率消耗 PC 75mW
工作温度 Topr -25° ~ +85°C
贮存温度 Tstg -30° ~ +90°C



电气特性

项目 符号 条件 最小 典型 最大 单位
输入 正向电压 VF IF=20(10)mA 1.0 1.15 1.3 V
反向电流 IR VR=5V - - 10 µA
输出 无光电流 ID(ICEO) VCE=16V IF=0 - 30 250 nA
集电极电流 * IC IF=10mA VCE=2V - 5.0 - mA
饱和电压 VCE(Sat) IF=10mA
IC=1mA
- 0.85 1.2 V
开关速度 上涨时间 tr VCE=5V IC=1mA
RL=100W
- 200 - µS
回落时间 tf - 150 - µS
