光电传感器 OJ-3102

  • OJ-3102

光电传感器OJ-3102属于断继器型,,由Tr(光敏晶体管)输出,可用螺丝安装。光学传感器OJ-3102可用于复印机、娱乐设备、医疗设备、测量设备等。

特点

  • 光敏晶体管输出
  • 感应槽宽度5.1mm(0.20英寸)
  • 配有一颗安装螺丝及接线脚,安装容易
  • 螺丝安装
  • 防尘型
  • 断继器型
我要询价 致动器选择

规格参数

感应槽宽度 5.1mm
缝隙宽度 0.5mm
输出类型 Tr(光敏晶体管)
尺寸(L x W x H) 23.3 x 6.2 x 15.5mm

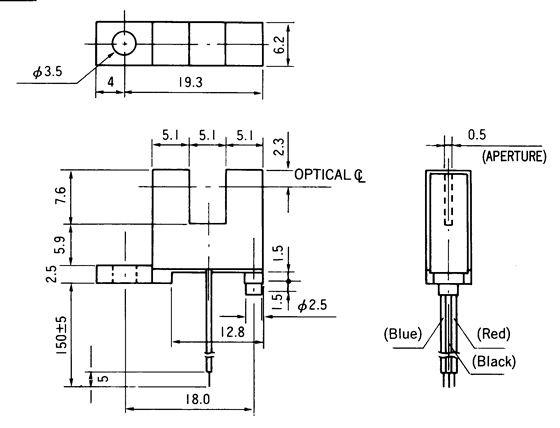

外形尺寸

光电传感器(光学传感器)OJ-3102尺寸规格



原理电路

光电传感器(光学传感器)OJ-3102原理电路



典型性能曲线

IF-Ta IC-IF IF-VF
光电传感器(光学传感器)OJ-3102典型性能曲线IF-Ta 光电传感器(光学传感器)OJ-3102典型性能曲线IC-IF 光电传感器(光学传感器)OJ-3102典型性能曲线IF-VF
ID(ICEO)-Ta Relative IC-Ta IC-VCE
光电传感器(光学传感器)OJ-3102典型性能曲线ID(ICEO)-Ta 光电传感器(光学传感器)OJ-3102典型性能曲线Relative IC-Ta 光电传感器(光学传感器)OJ-3102典型性能曲线IC-VCE



最大额定值

项目 符号
输入 正向电流 IF 50mA
反向电流 VR 5V
输出 C-E 电压 VCEO 30V
E-C 电压 VECO 5V
集电极电流 IC 50mA
集电极功率消耗 PC 75mW
工作温度 Topr -20° ~ +80°C
贮存温度 Tstg -30° ~ +90°C



电气特性

项目 符号 条件 最小 典型 最大 单位
输入 正向电压 VF IF=10mA 1.0 1.15 1.3 V
反向电流 IR VR=5V - - 10 µA
输出 无光电流 ID(ICEO) VCE=24V IF=0 - 5 100 nA
集电极电流 * IC IF=20mA VCE=5V 0.5 2.0 - mA
饱和电压 VCE(Sat) IF=20mA IC=0.25mA - 0.1 0.4 V
开关速度 上涨时间 tr VCC=5V IC=2mA RL=100W - 6 - µS
回落时间 tf - 6 - µS
