光电传感器 OJ-660531
光电传感器OJ-660531属于断继器型,，由光敏IC输出，咬合安装。光学传感器OJ-660531可用于自动售货机、娱乐设备、医疗设备等。
特点
- 紧密设计
- 咬合安装
- 断继器型
- 光敏IC输出，内置施密特触发电路
- 感应槽宽度5mm(0.2英寸)
- 适宜的连接终端以及可选择连接器形式
- 模块和金属导线可用
规格参数
| 感应槽宽度 | 5mm |
|---|---|
| 缝隙宽度 | 0.5mm |
| 输出类型 | 光敏IC |
| 尺寸(L x W x H) | 20 x 8 x 16mm |

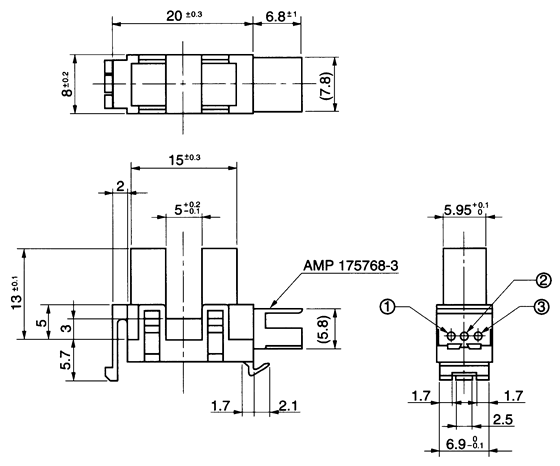

外形尺寸
 |
| 单位为mm (1mm = 0.0394 inches) |
感应距离 |

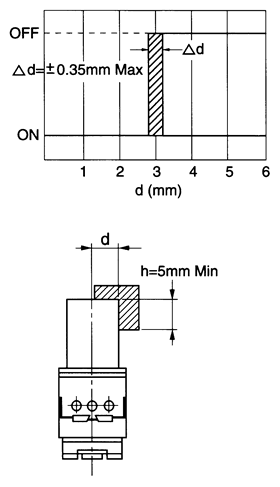

感应距离的重复 |
 |
 |
原理电路 |
 |
| 单位尺寸为mm (1mm = 0.0394 inches) |
最大额定值
| 项目 | 符号 | 值 |
|---|---|---|
| 电源电压 | VCC | 7V |
| 输出电压 | VOUT | 28mA |
| 输出电流 | IOUT | 50mA |
| 容许功耗 | POUT | 150 mW |
| 工作温度 | Topr | -20° ~ +75°C |
| 贮存温度 | Tstg | -25° ~ +80°C |
电气特性
| 光线通道 | OJ-660531/OJ-670531 | 反向输出 | 条件 | ||||
|---|---|---|---|---|---|---|---|
| 项目 | 符号 | 条件 | 项目 | 符号 | 值 | ||
| 开通 | 消耗电流 | ICC | 30mA Max | 消耗电流 | ICC | 30mA Max | VCC=5V |
| 接通电流 | VOUT | 0.35V Max | 断路电压 | VOUT | (VCC X 0.9)V Min | ||
| 阻断 | 消耗电流 | ICC | 30mA Max | 消耗电流 | ICC | 30mA Max | |
| 断路电压 | VOUT | (VCC X 0.9)V Min | 接通电压 | VOUT | 0.35V Max | RL=47KW | |
| 开关速度 | f | Min 3000Hz | 开关速度 | f | Min 3000Hz | ||
