光电传感器 OH-1021
光电传感器OH-1021属于反射型，由IC-OC(开式集合器，光敏IC输出)输出，感应距离为2~30mm。光学传感器OH-1021可用于OA设备、自动售货机、复印机、传真机、打印机等。
特点
- 高感应范围
- 反射型
- 逻辑输出,较长感应距离，典型范围在2－33m
- 能检测到黑暗物体和 OHP透明体
- 可调节为拒绝亮度的环境，拒绝环境亮度最大为2,000LUX
- 可选择连接器形式或金属导线可用
- 垂直或水平的安装孔
规格参数
| 感应距离 | 2~30mm |
|---|---|
| 输出类型 | IC-OC(开式集合器，光敏IC输出) |
| 尺寸 (L x W x H) | 15 x 6 x 10mm |

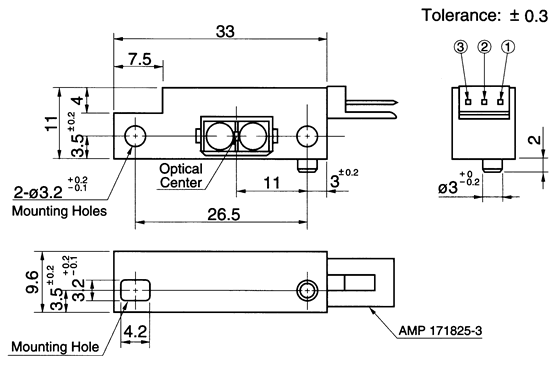

外形尺寸
 |
原理电路 |
感应距离 |
|||||||||
 |
 |
|||||||||
|
调整说明:
OH-102100-705:
|
最大额定值
| 项目 | 符号 | 值 |
|---|---|---|
| 电源电压 | VCC | 6V |
| 输出电压（光敏晶体管） | VOUT | 16V |
| 输出电流 | IOUT | 50mA |
| 运行温度 | Topr | -10° ~ +60°C |
| 贮存温度 | Tstg | -30° ~ +80°C |
| 振动 | 10-55-10Hz, 1.5mm Ampl. | |
| 碰撞 | 30G或以上 | |
| 固定扭距 | 4kgf • cm | |
电气特性
| 光学路径* | 项目 | 符号 | 值 | 条件 |
|---|---|---|---|---|
| 封闭 | 电流消耗 | ICC | 20mA Max | VCC=5V RL=¥ |
| 最低输出电压 | VOL | 0.4V Max | VCC=5V RL=10kW | |
| 开启 | 电流消耗 | ICC | 20mA Max | VCC=5V RL=¥ |
| 最大输出电压 | VOH | (VCC X 0.9)V Min | VCC=5V RL=10kW | |
| 响应时间 | +PHL | 1.0mS Max | RL=1k ohms | |
* 反射效率90％白纸
