从处理、清洁、PCB板安装继电器、连接保护、电磁干扰、电容式干扰、半导体器件驱动继电器这几个方面来说明干簧继电器的使用注意事项。
处理
冲击力(例如,跌落高度30cm以上)或应用程序的外部端子的高牵拉或扭曲力可能会造成永久性损坏继电器。
清洁
转让模压干簧继电器使用的清洁剂的选择,请参阅下表。
*注:超声波清洗可能会造成永久性损坏继电器的触点
氟利昂 |
氟利昂 |
推荐 |
阿尔法 |
酒精 |
乙醇 |
推荐 |
异丙醇 |
氯化物 |
Chlorosen |
接受/ 有条件接受 |
Chlorosolder |
三氯乙烯 |
水基的化合物 |
“工合” |
可接受 |
霍利斯 |
稀释剂 |
稀释剂 |
不推荐 |
汽油 |
在印刷电路板的安装继电器
-
弯曲的终端
如果它是必要的中继端子在插入后弯曲成的印刷电路板(印刷电路板)的弯曲角度(pcb和终端之间的),应不大于45度。 大于45度的角度,可能会产生一个垂直的力,能够安装在PCB上的继电器造成损害。
-
焊接
下面的焊剂和溶剂(清洁)被推荐用于干簧继电器(磁簧继电器):
-
光通量:非腐蚀性,松香基焊剂
-
溶剂:化学活性的醇低
如果手工焊接,必须保持焊接时间到最低限度,只有足够长的时间,使一个良好的焊点。 过高的温度和/或钎焊时间可能会导致损坏的磁簧开关。 建议的步骤是在280〜300℃,3秒,最大 自动焊接的推荐的程序是在250〜260℃,5秒,最大
-
干簧继电器的位置:
继电器通常是电路中的噪声源(例如,电路中采用半导体器件),因此,一定的预防措施,建议:
-
提供尽可能多的间距是可行的簧片继电器和半导体器件之间。
-
放置线圈抑制电路(组件)的继电器线圈尽可能接近。
-
避免接近继电器线圈电路的噪声敏感(例如,音频电路)的痕迹(导线)。
-
作为一般规则的PCB设计,在最短的路径(导体)应选择。
-
屏蔽或屏蔽印刷电路板图案,可在某些情况下,分离所需的敏感的电子电路,从电源和继电器
连接保护
-
感性负载
为感性负载,如电机,继电器线圈,电磁阀等,当使用继电器的触点会受到高感应电压,在打开的联系人(负载电路)。
如此高的感应电压(瞬态)可能会损坏磁簧继电器(舌簧继电器)的触点,并显着降低其寿命。

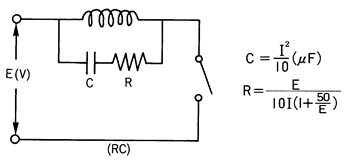

因此,保护电路,如:RC(缓冲器),压敏电阻,钳位二极管,建议。
-
容性负载
当使用磁簧继电器,干簧继电器触点的电容负载,如电容器,白炽灯或长电缆(线束)将受到高浪涌电流(浪涌)。因此,保护电路,如:浪涌抑制器或限流电阻,建议。
电磁干扰
-
强磁场引起的变压器,磁铁,铁片等的存在下,在邻近的舌簧继电器,可能会导致其特性和导致误动作的变化。
-
名次彼此接近的两个或两个以上的干簧继电器可能会导致它们之间的磁场干扰,导致在一个变化的操作特性和可能的误操作。 为了消除这种干扰相邻继电器之间,他们应该彼此隔开至少为15mm。
注意:即使当一个舌簧继电器的磁屏蔽配备选择(如减少磁干扰的装置),它仍然是建议使用15mm的最小距离在相邻的继电器
电容式干扰
杂散电容,如在簧片开关触点之间的接触和继电器的线圈之间,可能会导致信号的耦合和串扰,尤其是在高频率和低的电平信号。 选择一个干簧继电器配备了静电屏蔽,杂散电容和产生的信号耦合和串扰大大降低。
半导体器件驱动继电器
如果舌簧继电器的线圈是由一个半导体器件(例如,IC,晶体管等)的直接驱动,有一个继电器的线圈上感应的电压瞬变引起的半导体器件的损坏的可能性。 在这种情况下,建议使用配备有一个内部线圈抑制二极管的舌簧继电器。
