光电传感器 OJ-3001

  • OJ-3001

光电传感器OJ-3001属于断继器型,,由光敏IC输出,螺丝安装。光学传感器OJ-3001可用于复印机、传真机、打印机、印刷机等。

特点

  • 光敏IC输出,内部整合施密特触发电路
  • 感应槽宽度3.2mm(0.13英寸)
  • 与TTL、LSTTL、COMS直接相容
  • 断继器型
  • 螺丝安装
  • 逻辑输出
我要询价 致动器选择

规格参数

感应槽宽度 3.2mm
缝隙宽度 0.5mm
输出类型 光敏IC
尺寸(L x W x H) 24.6 x 6.4 x 10.8mm

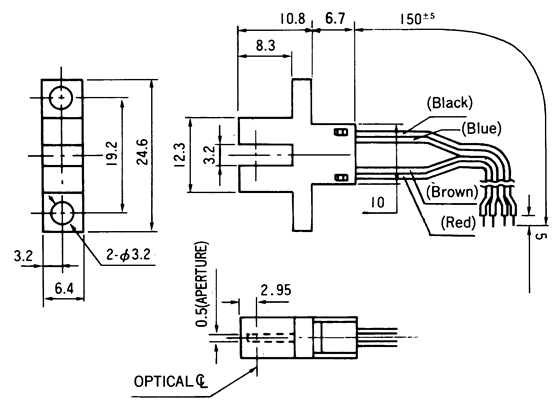

外形尺寸

光电传感器(光学传感器)OJ-3001尺寸规格



感应距离

原理电路

光电传感器(光学传感器)OJ-3001感应距离 光电传感器(光学传感器)OJ-3001原理电路



感应距离的重复性

光电传感器(光学传感器)OJ-3001感应距离的重复性A 光电传感器(光学传感器)OJ-3001感应距离的重复性B
单位尺寸为mm (1mm = 0.0394 inches)



最大额定值

项目 符号
电源电压 VCC 16V
输出电压 VOUT 28mA
输出电流 IOUT 50mW
工作温度 Topr -20° ~ +75°C
贮存温度 Tstg -30° ~ +85°C



电气特性

光线通道 项目 符号 条件 最小
开通 消耗电流 ICC 30mA Max
接通电流 VOUT(Sat) 0.35V Max IOUT=16mA
阻断 消耗电流 ICC 30mA Max
断路电压 VOUT (VCC X 0.9)V Min RL=2.2KW
