光电传感器 OJ-2109

  • OJ-2109

光电传感器OJ-2109属于断继器型,,由Tr(光敏晶体管)输出,可用PCB板安装。光学传感器OJ-2109可用于复印机,传真机,打印机,印刷机等。

特点

  • PCB板安装
  • 微型化
  • 高灵敏度
  • Tr(光敏晶体管)输出
  • 感应槽宽度3mm(0.12英寸)
  • 断继器型
我要询价 致动器选择

规格参数

感应槽宽度 5mm
缝隙宽度 1mm
输出类型 Tr(光敏晶体管)
尺寸(L x W x H) 13 x 6.3 x 11mm



外形尺寸

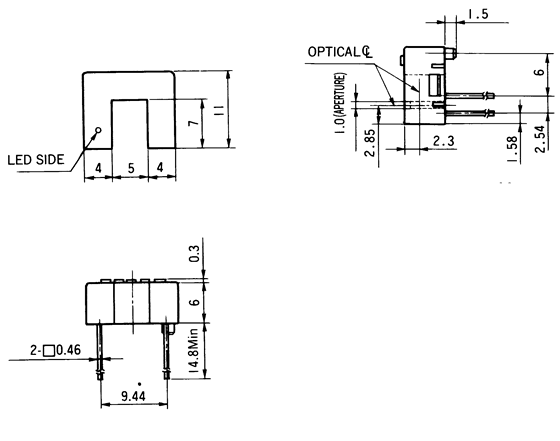

光电传感器(光学传感器)OJ-2109尺寸规格



PBC安装口

插脚引线

光电传感器(光学传感器)OJ-2109 PBC安装口 光电传感器(光学传感器)OJ-2109插脚引线



原理电路

光电传感器(光学传感器)OJ-2109原理电路



典型性能曲线

IF-Ta IC-IF IF-VF
光电传感器(光学传感器)OJ-2109典型性能曲线IF-Ta 光电传感器(光学传感器)OJ-2109典型性能曲线IC-IF 光电传感器(光学传感器)OJ-2109典型性能曲线IF-VF
ID(ICEO)-Ta Relative IC-Ta IC-VCE
光电传感器(光学传感器)OJ-2109典型性能曲线ID(ICEO)-Ta 光电传感器(光学传感器)OJ-2109典型性能曲线Relative IC-Ta 光电传感器(光学传感器)OJ-2109典型性能曲线IC-VCE



最大额定值

项目 符号
输入 正向电流 IF 50mA
反向电流 VR 5V
输出 C-E 电压 VCEO 30V
E-C 电压 VECO 5V
集电极电流 IC 40mA
集电极功率消耗 PC 100mW
工作温度 Topr -25° ~ +85°C
贮存温度 Tstg -30° ~ +90°C



电气特性

项目 符号 条件 最小 典型 最大 单位
输入 正向电压 VF IF=20mA - 1.1 1.4 V
反向电流 IR VR=5V - - 10 µA
输出 无光电流 ID(ICEO) VCE=24V - - 100 nA
集电极电流 * IC IF=20mA VCE=5V 0.5 - - mA
饱和电压 VCE(Sat) IF=10mA
IC=0.1mA
- - 0.3 V
开关速度 上涨时间 tr VCC=5V
IC=0.5mA
RL=100 W
- 5 - µS
回落时间 tf - 5 - µS
