红外线探测器 XA-1010/2010/2510
XA四光束系列产品XA-1010/2010/2510红外线检测器（防盗报警器/红外线报警器）采用红外线对射方式，四光束发射，接收，有效提高探测距离和精度，适用于工厂、办公场所、家庭防盗报警系统。
特点
- 主动红外检测
- 精心设计的外壳能适应各种环境，有效防雨水，防虫
- 全黑体壳设计，全新滤杂光功能；室外条件检测功能
- 警报记忆功能;八频段调频;遮光响应时间可调
- 水平调整180°（±90°），垂直10°（±5°）
- 荧黄色材料制造的机体。在光线较弱的地方也能调核校准
规格参数
| 项目 | 说明 | ||||
|---|---|---|---|---|---|
| 品名 | 红外线探测器 | ||||
| 型式 | XA-1010 | XA-2010 | XA-2510 | ||
| 探测方式 | 红外线脉冲可调式 | ||||
| 警戒距离 | 100m | 200m | 250m | 室外安装 | |
| 最大感应距离 | 100m | 200m | 250m | ||
| 光轴可调范围 | 垂直方向±5o; 水平方向±90o | 投光器、受光器相同 | |||
| 遮光时间调整范围 | 50msec/100msec/300msec /400msec 500msec/ 600msec/700msec | 8种规格间切换 | |||
| 脉冲 | 8channel | 防止干扰 | |||
| 电源电压 | DC10.5-28V | 有极性 | |||
| 消耗电流 | 投光 | 55mA MAX | 65mA MAX | DC12V时，受光器+投光器 | |
| 受光 | 80mA MAX | 80mA MAX | |||
| 继电器输出动作 | 侵入警报 | 光线遮断时间输出(最低2秒) | |||
| 电源电压降低警报 | 源电压降低时连续输出(最低2秒) | ||||
| 继电器输出 | 无电压接触输出,接点定格DC30V,0.3A(电阻负荷),通过开关选择接点或b接点 | 从受光器输出 | |||
| 警报动作表示 | 侵入警报 |
报警时红色LED亮灯 警戒时红色LED熄灯 |
受光器可通过开关使红色LED一直熄灯 | ||
| 电源电压低下警报 | |||||
| 光轴调整 | 输出电压 | 将受光器的测试接点的输出电压调为最大 | |||
| 环境显示 | 根据受光量大小红色LED亮、闪亮、熄灭 | 受光器可通过开关使红色LED一直熄灯 | |||
| 防拆输出 | 条件 | 受光器的外罩[开]时，接点[开] | 受光器的防拆输出端子输出 | ||
| 定格 | 无电压接点输出，接点额定DC30V，0.3A(电阻负荷) | ||||
| 电源显示 | 投光器通电时绿色LED亮灯 | 投光器可通过开关使红色LED 一直熄灯 | |||
| 外形 | 490(H)*105(W)*109.5(D) (mm) |
外罩：黑色PC树脂 本体：黄色ABS树脂 |
|||
| 重量 | 投光器1.9kg、受光器：2kg | 含安装板 | |||
| 附属品 | 支柱式安装金属配件、螺丝、使用说明书 | ||||
| 单卖品 | 防止结露用的外罩（带加热器）、支柱盖 | ||||
注：因产品改良、变更将不预先通知;本产品建议在10-100m(XA-1010)、20－200m(XA-2010)、30-250m(XA-2510)的警戒范围内使用。
外形尺寸
  |
部件名称
  |

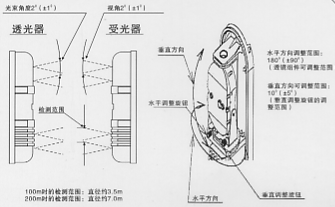

检知范围
 |
